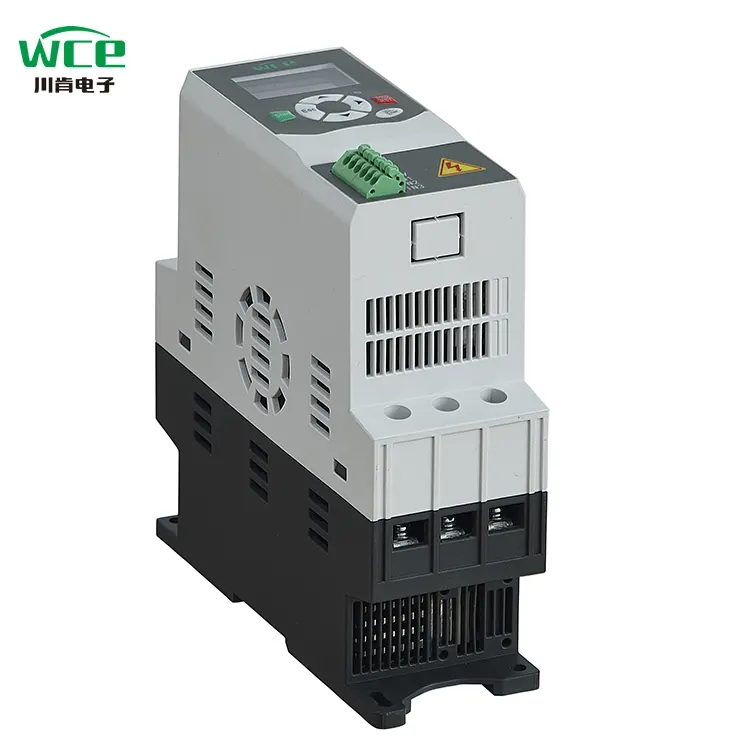

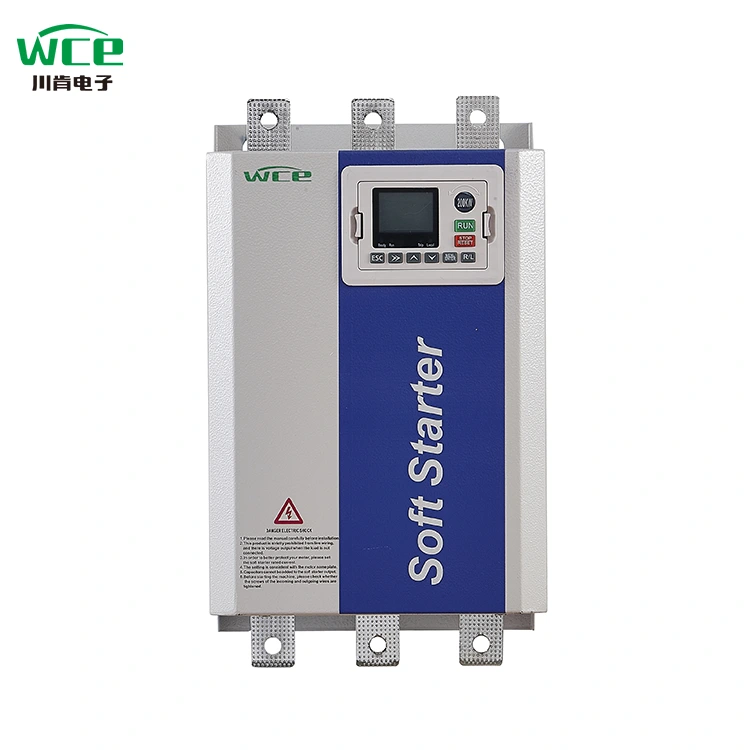

10hp 15hp 20hp المدمج في بداية الالتفافية الناعمة

التفاعل الذكي والتشغيل المريح: تم تجهيز 10HP 15HP 20HP المدمجة في بداية الالتفاف الناعمة بشاشة شاشة شاشة كريستال سائلة LCD. تصميم الواجهة بسيط وبديهي ، وتجربة التشغيل سلسة ومريحة. تم تجهيز النظام بوظائف العرض باللغة الصينية والإنجليزية ، ويدعم تخصيص لغات وطنية محددة ، وتلبية احتياجات المستخدمين في مناطق مختلفة تمامًا.

متعددة التواصل والتحكم الذكي عن بعد: تم تجهيزه بوظيفة اتصال Modbus 485 القياسية ، ويدعم أيضًا أساليب الاتصال المخصصة مثل بروتوكول Siemens Profibus وتطبيق الهاتف المحمول ، مما يساعد المستخدمين على تحقيق تصحيح التصحيح عن بُعد والتحكم الدقيق ، وكسر القيود المكانية.

الأداء الرائع والمتانة الطويلة الأجل: مزود بمقاورة DC مخصصة جديدة تمامًا ، مقارنةً بمستصل AC العاديين ، يتم تحسين أدائها بنسبة 3 مرات ، ويتم تقليل الحرارة بمقدار 2.6 مرة ، ويتم تعزيز السلامة بنسبة 25 ٪ ، وتصل كفاءة لتوفير الطاقة بنسبة 20 ٪ ، وتتجاوز عمر الخدمة 100000 مرة ، مما يوفر ضمانًا موثوقًا للتشغيل المستقر للمعدات.

تبديد الحرارة الفعال والتشغيل المستقر: مزود بتصميم مبتكر للتبديد حراري بزاوية 24 فولت و 360 درجة من تصميم تبديد حرارة شامل ، يوفر قوة رياح قوية ، مما يضمن أن يحافظ الجهاز على حالة تبديد حرارة جيدة وأداء مستقر طوال العملية.

التعاون العميق وترقية الجودة: لقد وصلنا إلى تعاون عميق مع Hubei Taiji ، وهي شركة مدرجة محليًا ، واعتمدت وحدات مخصصة وثايرستورات ، والتي تختلف عن الوحدات النمطية المشتركة في السوق. هذا يعزز بشكل كبير سعة الحمل ويضع أساسًا متينًا للتشغيل الفعال للمعدات.

التصميم المبسط ، وفورات في التكاليف:لا حاجة إلى تثبيت موصلات الالتفافية الخارجية ، وتوفير مساحة التثبيت بشكل فعال ، وتقليل تكاليف الكابلات ، وتبسيط عملية التثبيت ، وجعل التثبيت أكثر ملاءمة وأسرع.

التصميم الإنساني ، التثبيت الخالي من القلق: يتبنى مقبس محطة تحكم من نوع الصحافة ، وهو بسيط ومريح للتثبيت والعمل. ما عليك سوى الضغط على المحطة لإكمال الأسلاك ، ثم حررها لإصلاح السلك ، مما يحسن إلى حد كبير كفاءة التثبيت.

اختبار المحاكاة ، التحقق الموثوق به: وهي مجهزة بوظيفة محاكاة التشغيل. حتى عندما لا يتم توصيل الدائرة الرئيسية للبداية الناعمة بجهد إمداد الطاقة ، يمكنها محاكاة عملية التشغيل والتوقف والإيقاف للمحرك ، مما يؤكد بسرعة ما إذا كانت الحالة العاملة لمكونات المبتدئين الناعم أمرًا طبيعيًا.

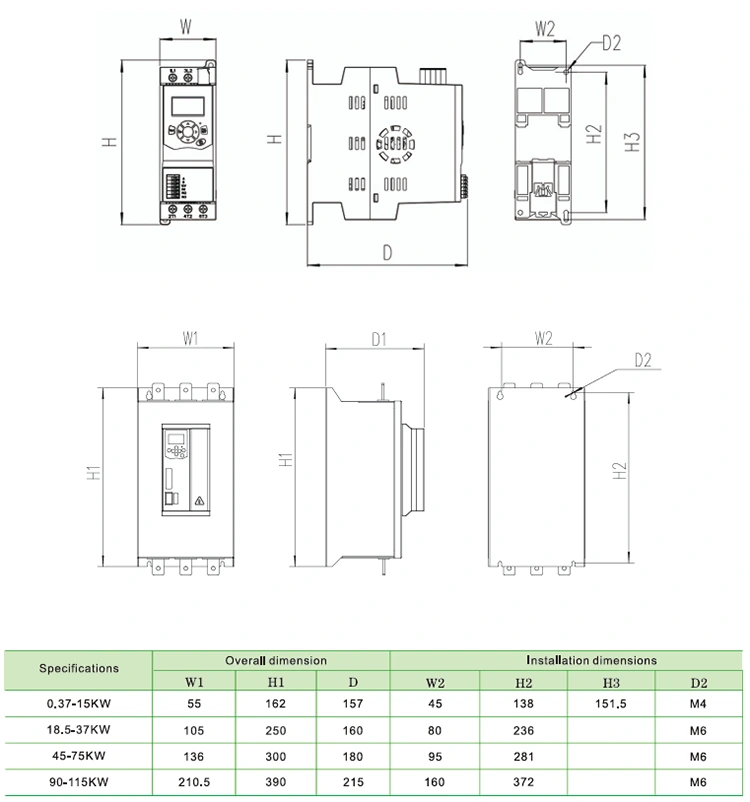

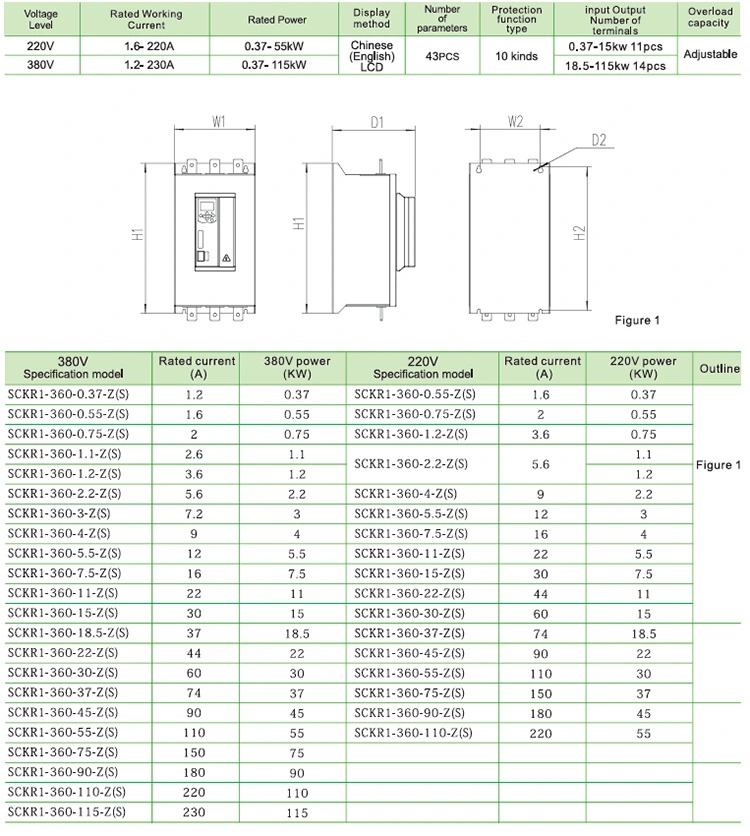

معلمة المنتج (المواصفات)

ميزة المنتج

1. وظيفة الاتصال

يأتي مع اتصال Modbus RTU ، يمكن إضافة Profibus و Profinet Communication عن طريق إضافة بطاقات التوسع.

2 ، يمكن أن تكون لوحة مفاتيح خارجية +4 خطوط شاشة LCD

يمكن إدخال لوحة المفاتيح بسرعة وإزالتها لتلبية احتياجات التشغيل عن بُعد.

3 ، وظيفة حماية المحرك أكثر شمولاً

حماية الجهد الزائد ، حماية الجهد السفلي ، الحماية الزائدة ، حماية الحمل الزائد ، حماية القطرات ، حماية فقدان الطور ، خطأ الالتفاف ، خطأ الثايرستور ، عدم توازن تيار ثلاث مراحل ، حماية من درجة الحرارة ، إلخ.

4 ، نطاق جهد إمدادات الطاقة الواسعة

تلبية جهد إدخال إمدادات الطاقة الرئيسية من 220-380V الغرض العام.

5. المحطات المخلوطة

مجموعة واحدة من محطات الاتصالات ، وأربع مجموعات من محطات الإدخال الرقمية ، ومجموعة واحدة من الإخراج التناظري ، ومجموعتان من المرحلات القابلة للبرمجة

◆ مزود الطاقة ثلاثي الطور: AC220V ، AC380V ± 10 ٪

◆ تيار التصنيف: 1.2A-230A ،

◆ المحرك القابل للتطبيق: المحرك غير المتزامن للسنجاب العام

◆ وضع البداية: منحدر الجهد ، المنحدر الحالي ، عزم الدوران

◆ وضع وقوف السيارات: توقف ناعم ، توقف مجاني ， توقف الفرامل ، التوقف التكيفي.

◆ المدخلات المنطقية: المعاوقة 1.8kΩ ، الطاقة +24 فولت

◆ تردد البدء: يوصى ببدء أكثر من 10 مرات في الساعة

◆ مستوى الحماية: IP20

◆ وضع التبريد: تبريد الهواء

◆ وضع التثبيت: شنق الجدار

◆ الظروف البيئية: يتجاوز الارتفاع 2000 متر ، ويجب تقليل السعة وفقًا لذلك ، ودرجة الحرارة المحيطة بين -10 و +40 درجة مئوية

الرطوبة المقابلة لا تتجاوز 95 ٪ (20 ℃ ± 5 ℃) ، لا يوجد قابلة للاشتعال ، متفجر ، غاز تآكل ، لا غبار موصل ، تركيب داخلي ، تهوية جيدة ، الاهتزاز أقل من 0.5 جرام

تطبيق المنتج

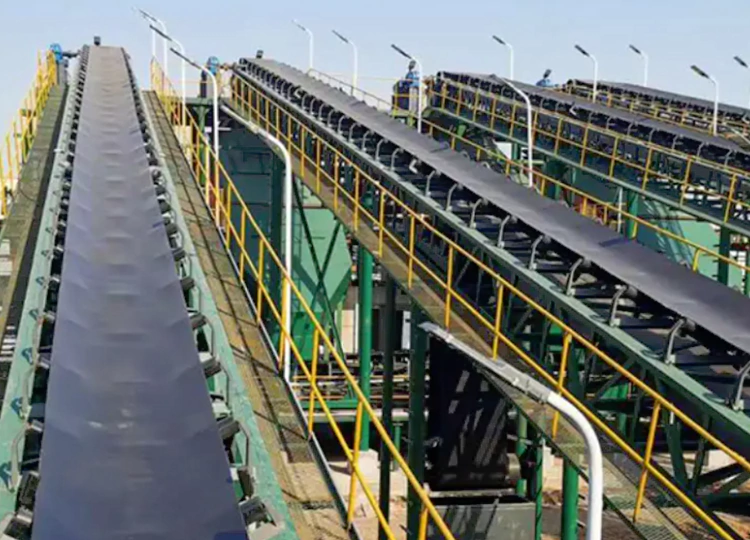

يمكن استخدام المنتج في مناطق مثل المشجعين ومضخات المياه والري الأراضي الزراعية ونقل حزام النقل الأفقي.

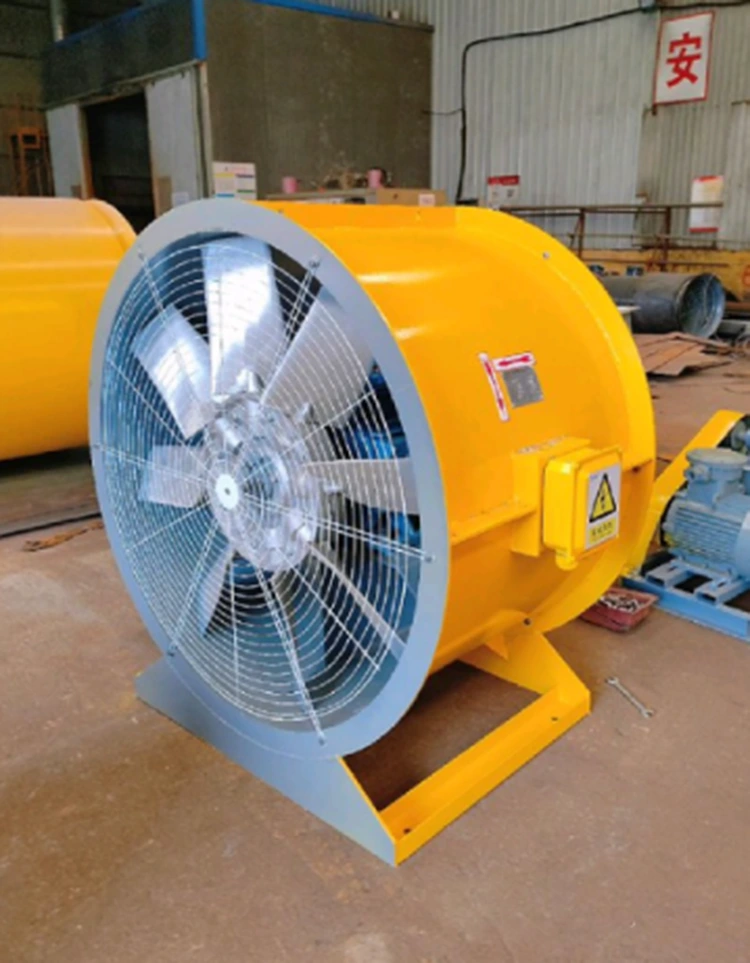

المشجعين

لا يقلل المبتدئ الناعم إلى حد كبير من احتكاك المروحة والقصور الذاتي بسبب القصور الذاتي الكبير للشفرة والدوار ، ولكن أيضًا يتجنب أضرار محمل المروحة والحزام والشفرة والأجزاء الأخرى بسبب عزم الدوران الفوري المفرط. يمكن لسلسلة SCKR1-360 من WCE من WCE ، مع خوارزمياتها العالية وتوافقها وتوفير الطاقة ، أن تغطي الاحتياجات المتنوعة من المعجبين الصغار إلى المعجبين الصناعيين الكبار ، مما يساعد الشركات على تحقيق إنتاج أخضر وفعال. يحل تطبيق المبتدئ الناعم على المروحة بشكل فعال مشاكل الصدمة الحالية والميكانيكية في البداية ، خاصة بالنسبة للسيناريو الذي لا يتطلب تنظيم السرعة ولكنه يحتاج إلى بدء وتوقف لطيف. تعد إعدادات الاختيار والإعدادات المعقولة الرئيسية ، والتي يمكن أن تحسن بشكل كبير من موثوقية النظام والاقتصاد.

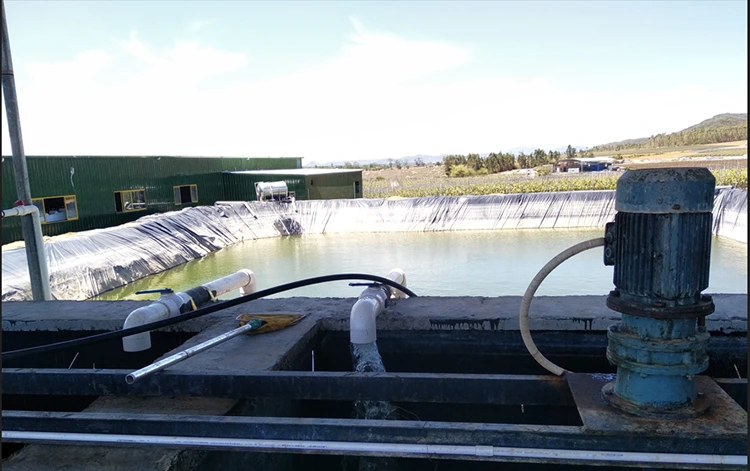

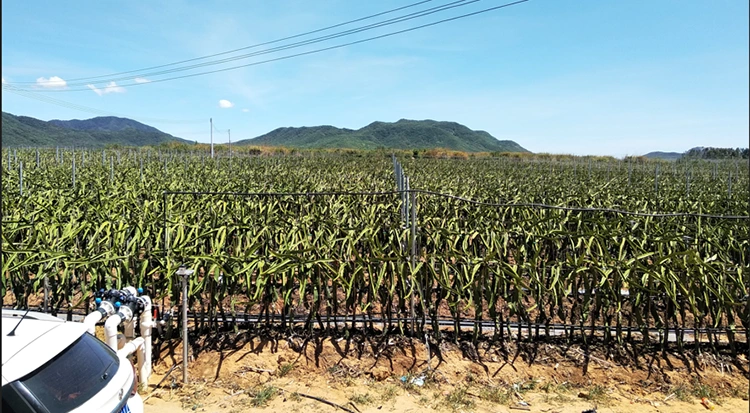

الري الميداني

بالمقارنة مع محولات التردد ، تكلف المبتدئين اللينة أقل ومناسبة لسيناريوهات الري دون تنظيم السرعة. في نظام الري الميداني ، يعمل المبتدئ الناعم بشكل أساسي على المحرك غير المتزامن ثلاثي الطور الذي يدفع مضخة المياه ، ويعتمد بداية منحدر الجهد أو وضع البدء المحدود الحالي ، بحيث يتم زيادة سرعة المحرك تدريجياً من الصفر إلى السرعة المقدرة ، وتجنبًا للتيار العالي الفوري الناتج عن البداية المباشرة التقليدية. عند الإغلاق ، وظيفة التوقف الناعمة الاختيارية ، عن طريق الحد الخطي للجهد لتقليل سرعة المضخة برفق ، تمنع تأثير مطرقة الماء. يحل المبتدئ الناعم بشكل فعال مشاكل التأثير العالي الحالي ، وتركيز الإجهاد الميكانيكي وتأثير مطرقة الماء لمحرك المضخة من خلال التحكم في توقف البدء المرن وآليات الحماية المتعددة في نظام الري الميداني ، ويحسن بشكل كبير موثوقية النظام واقتصاده.

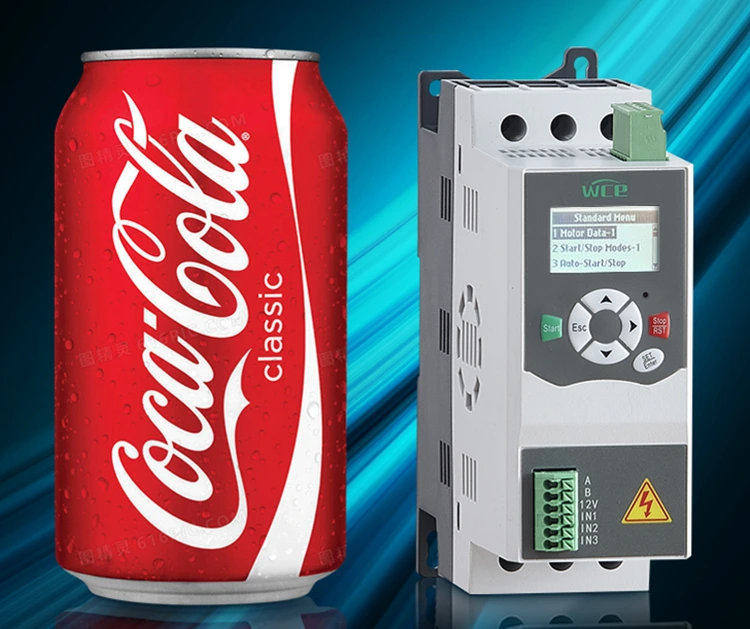

بفضل حجم وحجم أصغر ، يمكن أن يحل محل المقاولين النجميين الدالتا مباشرة ، وتوفير المواد والمساحة.

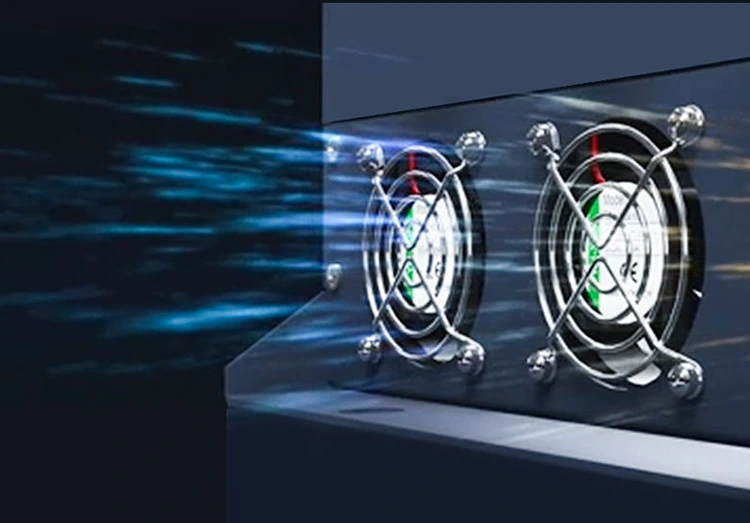

يعمل الثايرستور مع بداية الالتفافية الداخلية فقط أثناء بدء التشغيل ويتحول إلى المقابل أثناء التشغيل ، بحيث يولد حرارة أقل. ومع ذلك ، ما زلنا قمنا بتثبيت مروحة لتبريد المقابل. تثبيت مروحة لتبريدها. تم تجهيز All18.5kw و Soft360 Soft Soff Series بمحبي DC عالي السرعة 24V ، مما يوفر تبديدًا حراريًا 360 ° شامل وقوة رياح أقوى. إنه لا يقلل فقط من الإغلاق غير المتوقع الناجم عن ارتفاع درجة الحرارة ، ولكن أيضًا يمتد إلى حد كبير عمر خدمة المبتدئين الناعم.

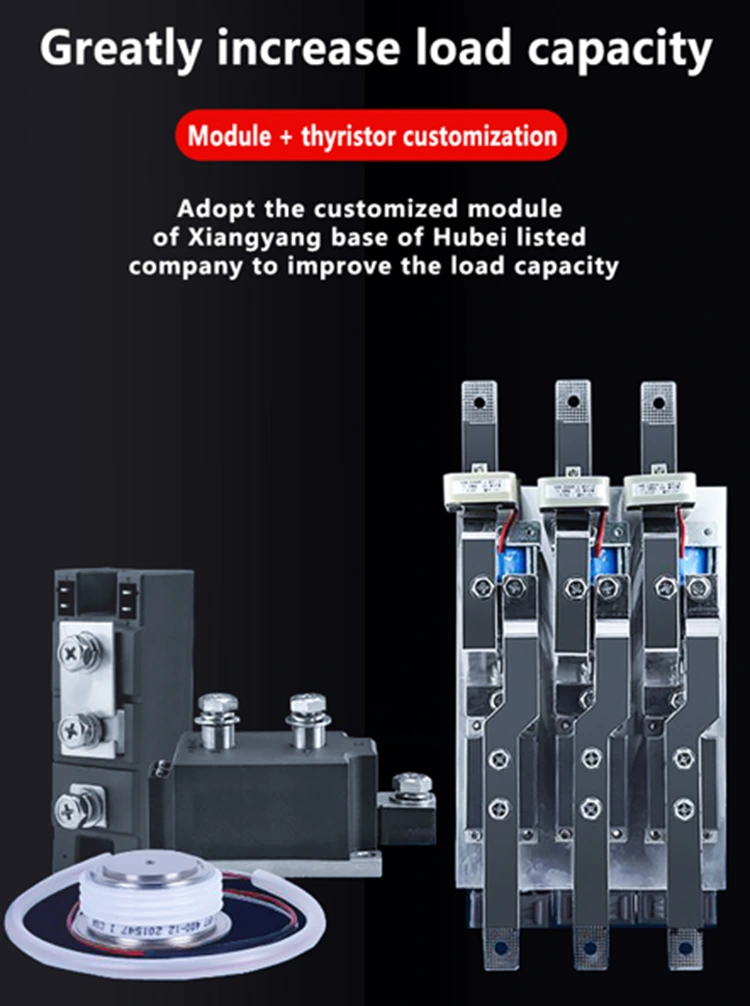

لدينا تعاون عميق مع Hubei Taiji ، وهي شركة مدرجة محليًا ، ونستخدم الوحدات النمطية والثايرستور المخصصة ، التي تختلف عن الوحدات العامة المقدمة في السوق ، لتحسين سعة التحميل. يتم تخصيص موصلات DC لدينا أيضًا بشكل خاص ، وكلها تتميز بالاتصالات الفضية. يكون سطح التلامس لجهات الاتصال أكبر ويمكنه تحقيق ما يقرب من 100000 مرة في خطوبة ، مما يزيد بشكل كبير من عمر الخدمة.

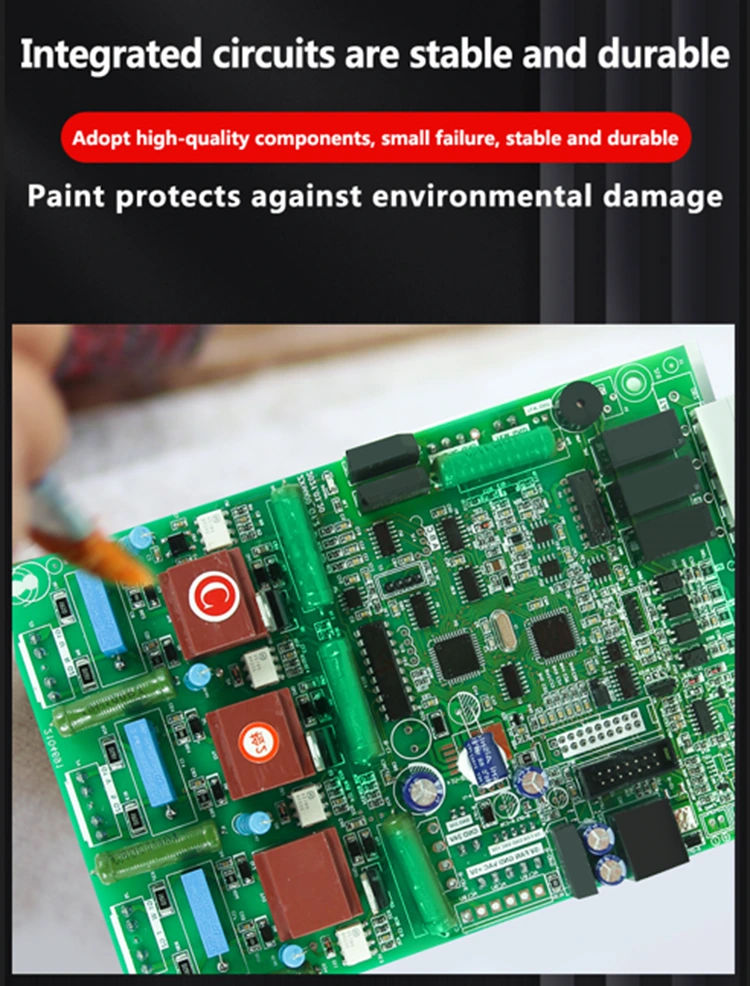

الغرض الرئيسي من طلاء فرشاة لوحة الدوائر الناعمة (عادة ما يكون ثلاثة مقاومة للطلاء أو الطلاء العزل أو الرطوبة المقاومة للرطوبة) هو حماية ثبات وحياة لوحة الدائرة في بيئة عمل معقدة ، من أجل ضمان عمر خدمة لوحة الدائرة لفترة أطول ، نستخدم المتهرمة ، المتهارئة ، زيادة المتانة والسلامة.

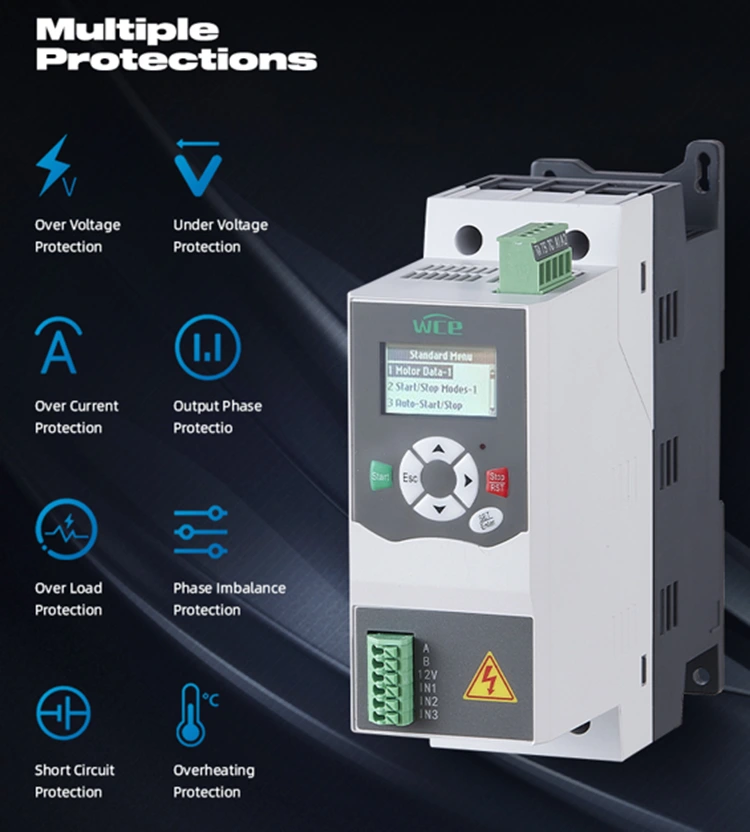

وظائف الحماية المتعددة: حماية الجهد السفلي ، حماية الجهد الزائد ، الحماية الزائدة ، حماية الحمل الزائد ، حماية فقدان الطور ، حماية من ثلاث مراحل ، إلخ.

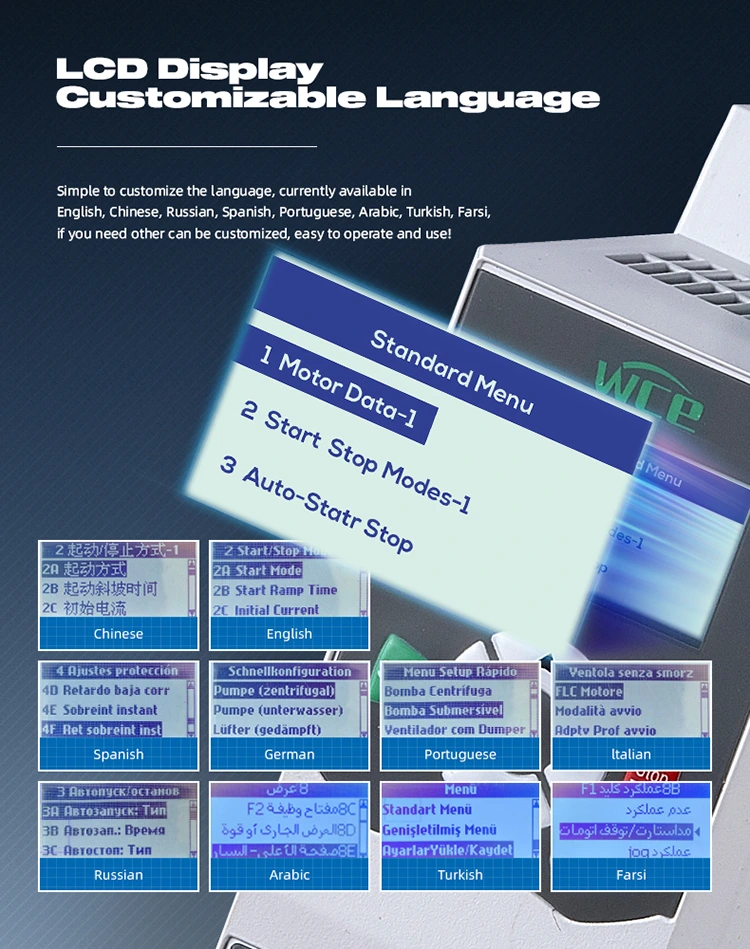

شاشة شاشة LCD ذات أربعة أسطر عالية الدقة ، من السهل تشغيلها. يأتي مع شاشات متعددة للغة الوطنية ويمكن تخصيصها عند الضرورة.

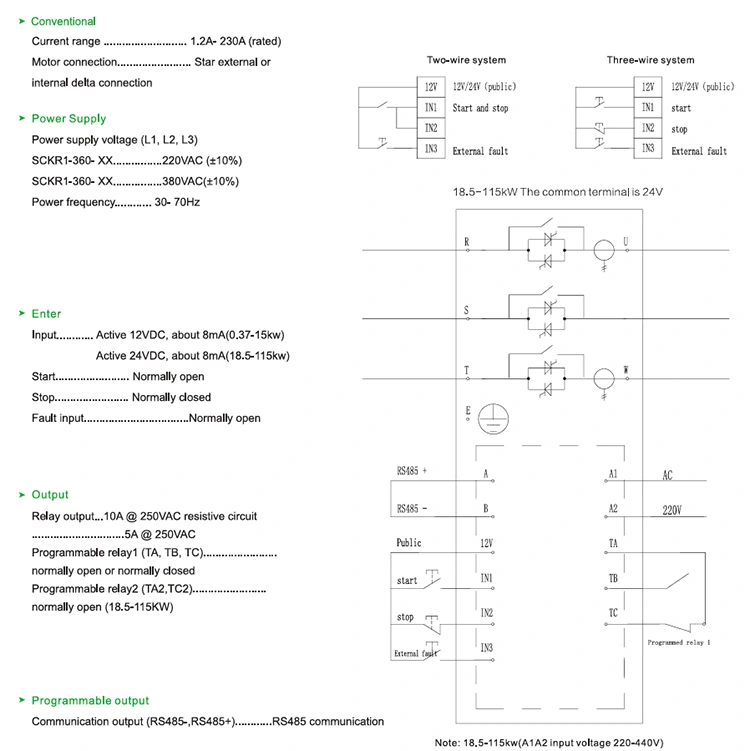

مخطط الأسلاك الناعمة.
