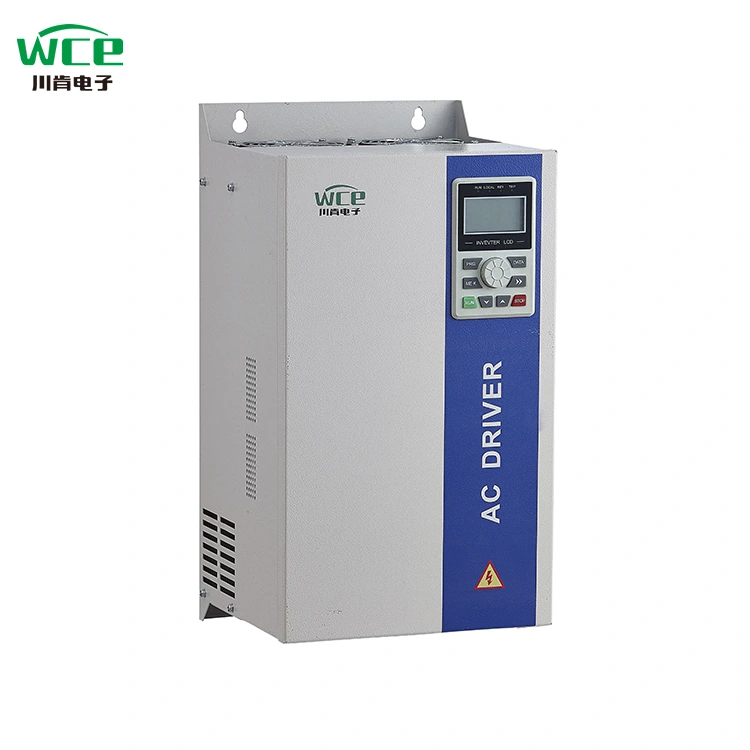

محرك VFD AC لحزام النقل

تعد محركات SCK300 الخاصة بـ WCE من محركات أقراص عالية الأداء ومتعددة الوظائف مصممة للأتمتة الصناعية ، وتستخدم على نطاق واسع في المعجبين والمضخات وأحزمة النقل والسحق والمعدات الأخرى. تعتمد جوهرها تقنية مكافحة المتجهات المتقدمة ، والتي لديها خصائص دقة تنظيم السرعة العالية ، وتوفير الطاقة والكفاءة العالية ، والتشغيل المستقر ، وما إلى ذلك ، ويمكن أن تلبي احتياجات السيناريوهات الصناعية المختلفة. لقد قمنا أيضًا بإنشاء حلول مخصصة لخزائن التحكم في العاكس المحمول ، والتي تعمل بشكل مثالي في العديد من الأماكن في جميع أنحاء البلاد.

معلمة المنتج (المواصفات)

ميزة المنتج

● ميزات I/O.

◆ نطاق جهد الإدخال: 220 فولت/380 فولت/660 فولت ± 15 ٪

◆ نطاق تردد الإدخال: 47 ~ 63Hz

◆ نطاق جهد الخرج: 0 ~ جهد المدخلات المصنفة

نطاق تردد الإخراج: 0 ~ 400Hz

● الميزات الوظيفية

◆ وضع إعداد التردد: الإعداد الرقمي ، الإعداد التناظري ، إعداد الاتصال التسلسلي ، إعدادات متعددة ، إعداد PID ، إلخ.

◆ وظيفة التحكم في PID

◆ وظيفة التحكم متعددة السرعة: 16 التحكم في السرعة

◆ وظيفة التحكم في تردد التأرجح

◆ انقطاع الطاقة الفوري دون إيقاف وظيفة

◆ وظيفة مفتاح Quick/Jog: مفتاح اختصار متعدد الوظائف يحدده المستخدمون بحرية

◆ وظيفة ضبط الجهد التلقائي: عندما يتغير جهد شبكة الطاقة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج

◆ توفير ما يصل إلى 25 نوعًا من وظائف حماية الأعطال: على التيار ، فوق الجهد ، تحت الجهد ، فوق درجة الحرارة ، فقدان الطور ، الحمل الزائد وغيرها من وظائف الحماية

● ميزات الواجهة المحيطية

◆ المدخلات الرقمية القابلة للبرمجة: 8 إدخال

◆ المدخلات التناظرية القابلة للبرمجة: AI1: 0 ~ 10V إدخال ، AI2: 0 ~ 10V أو 0 ~ 20MA إدخال

◆ إخراج جامع مفتوح: 1 الإخراج

◆ إخراج التتابع: 2 مخرجات

◆ الإخراج التناظري: 2 مخرجات ، 0/4 ~ 20ma أو 0 ~ 10V على التوالي

● خصائص الأداء الفني

◆ وضع التحكم: لا يوجد التحكم في ناقل PG ، التحكم V/F ، التحكم في عزم الدوران.

◆ سعة التحميل الزائد: 150 ٪ تم تصنيف الستينيات ؛ 180 ٪ تم تصنيف 10s الحالي

◆ انطلاق عزم الدوران: لا يوجد التحكم في ناقل PG: 0.5 هرتز/150 ٪ (SVC)

◆ نسبة السرعة: لا يوجد التحكم في ناقل PG: 1: 100

تطبيق المنتج

يمكن استخدام المنتجات في التعدين والمراوح والمضخات ومعدات الطاقة الجديدة وغيرها من المناسبات.

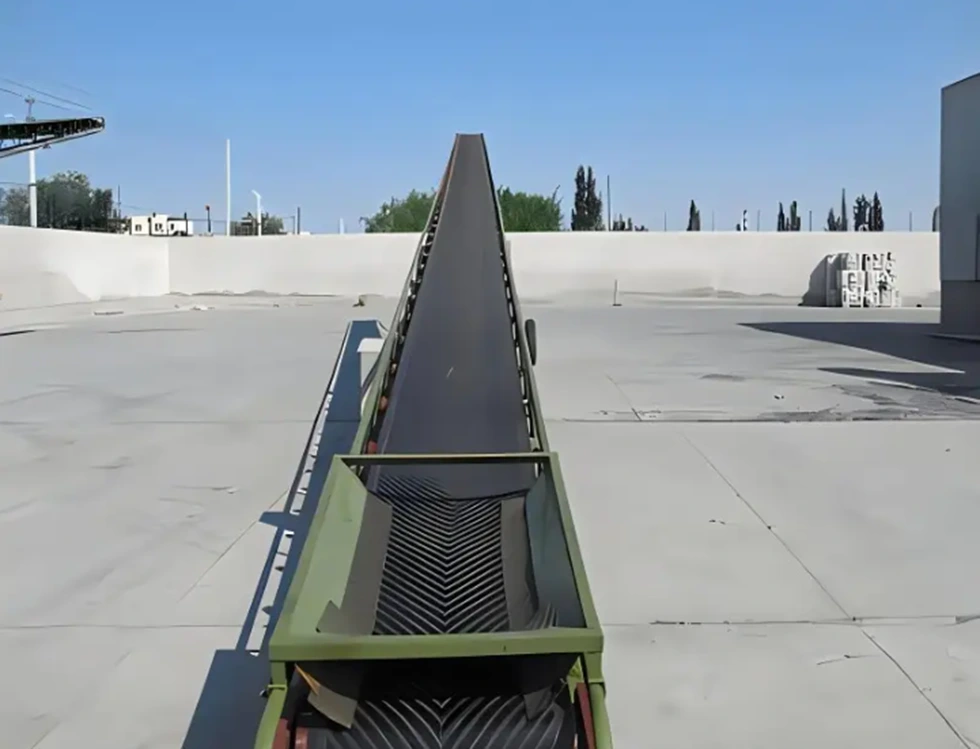

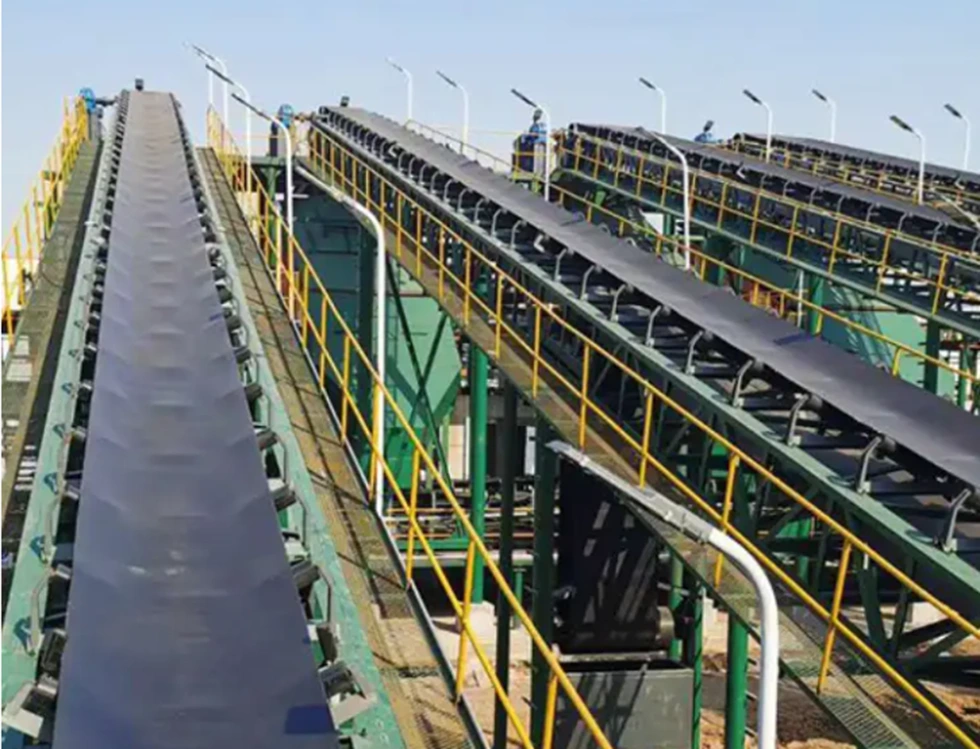

حزام النقل ، سلع النقل

يعد تطبيق محول التردد في نظام النقل أحد التقنيات الرئيسية لتحقيق نقل وفرز المواد الفعالة والدقيقة

1. نقل المواد متعددة السرعة

السيناريو: نقل حزم بأحجام/أوزان مختلفة في مستودع اللوجستيات

أدركت:

مجموعات متعددة من معلمات السرعة (مثل 30 هرتز/50 هرتز/80 هرتز) هي مسبقًا وتحولها بواسطة PLC أو HMI.

جنبا إلى جنب مع المستشعر الكهروضوئية للكشف عن حجم الحزمة ، يتطابق تلقائيا السرعة (كبيرة منخفضة الانزلاق منخفضة ، كفاءة عالية السرعة صغيرة).

2. تحديد المواقع والفرز الدقيق

السيناريو: يحوّل مركز الفرز السريع الطرود حسب الوجهة

أدركت:

ردود الفعل المشفرات + التحكم في حلقة العاكس المغلقة ، ودقة تحديد موقع ما يصل إلى 1 مم.

عندما تصل الحزمة إلى منفذ الفرز ، يقوم العاكس بإيقاف ثابت (DC Braking + Zero Speed ​​Rover) بالتزامن مع عمل ذراع القضيب/الذراع الروبوتي.

3. السيطرة التعاونية المتزامنة

السيناريو: ناقل حركة حزام ناقل متعدد القطاعات

أدركت:

Master/Slave Control Mode: يرسل محول التردد الرئيسي تعليمات التردد ، ويتبع جهاز الرقيق بشكل متزامن من خلال Modbus/Canopen.

Cascade Control: الناقل الخلفي أسرع بنسبة 5 ٪ من الأمام ، وتجنب تراكم العناصر.

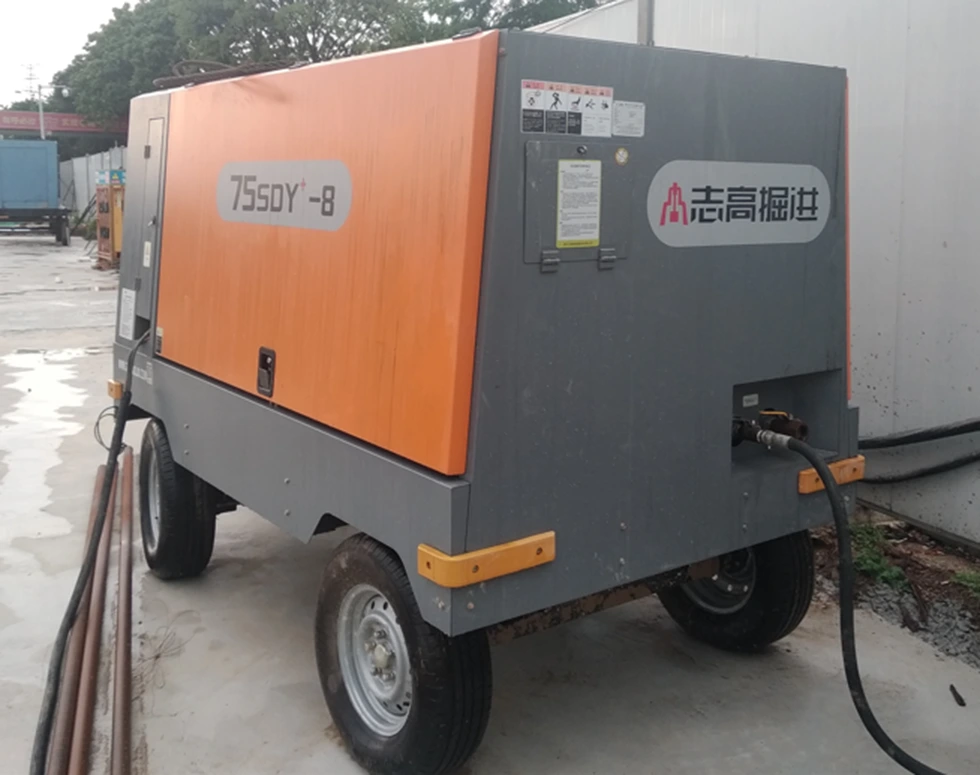

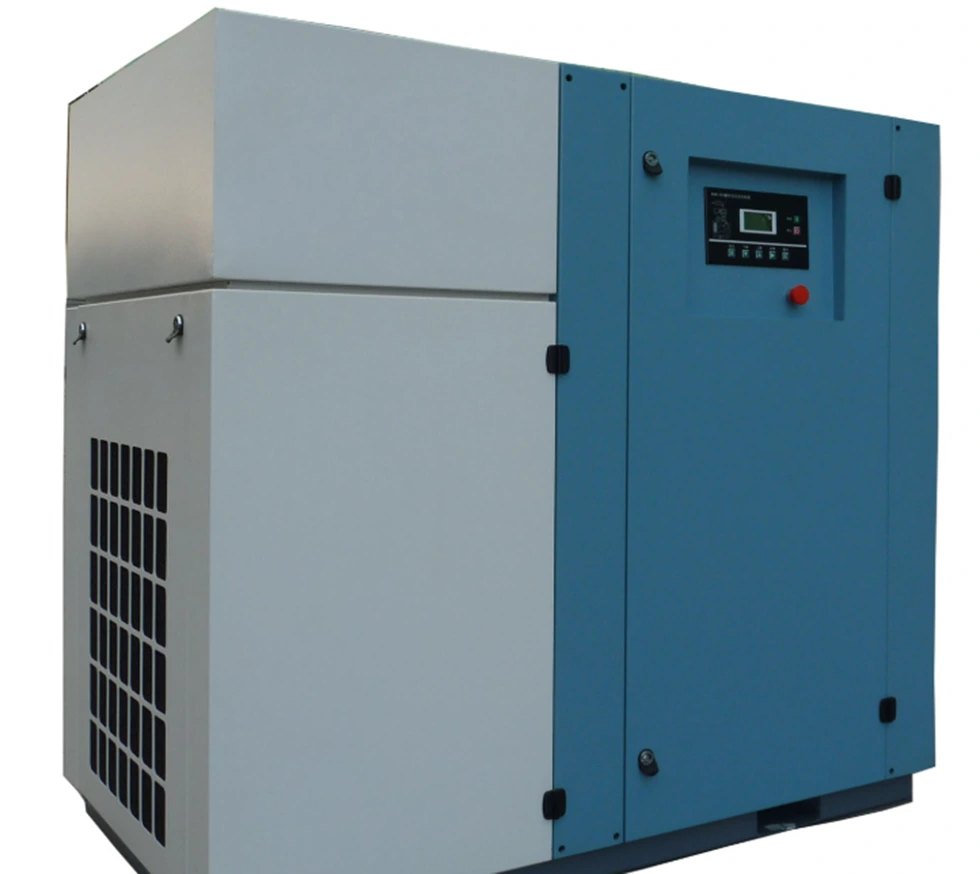

ضاغط الهواء

العاكس ضاغط الهواء هو عاكس خاص مصمم خصيصًا لجميع أنواع ضواغط الهواء. يمكن أن يؤدي تحويل التردد المتغير لضاغط الهواء إلى أن يجعل ضغط إمداد الغاز مستقرًا ، من خلال منظم الضغط ، يمكن لضاغط الهواء الاستمرار في العمل تحت قيمة الضغط ، والضغط مستقر وموثوق ، ويمكن أن يكون الضغط محيطًا وقابل للتعديل في أي وقت. المحرك لتحقيق بداية ناعمة ، سيتم تمديد عمر خدمة الضاغط ودورة الصيانة إلى حد كبير. يتم التحكم في حجم عادم ضاغط الهواء بواسطة سرعة ضاغط الهواء ، ولم تعد لوحة صمام الهواء في الأسطوانة مفتوحة وتغلق مرارًا وتكرارًا ، ويتم تحسين ظروف العمل مثل مقعد الصمام والربيع بشكل كبير ، مما يتجنب التدفق الحاد وتأثير درجة الحرارة العالية وغاز الضغط العالي ، ويتم تخفيض حمل عمل الصيانة.

يعرض شاشة LCD نصًا متعدد النصوص والرسومات اللغوية ، وأرقام عرض LED ، وأكثر سهولة ، وفقًا لتفضيلاتك

حجم VFD هو بنية كبيرة ، أكبر برعيد ، معدل استخدام المنتج ، يمكن أن يعمل بشكل طبيعي في البيئة الساخنة مثل الاستوائية.

يمكن تخصيص أنواع مختلفة من أوضاع الإدخال والإخراج:

1.3p 380v إدخال إلى 3p 380v الإخراج.

2. 3P220V إدخال إلى 3P220V الإخراج.

3. 3P660V إدخال إلى 3P660V الإخراج.

4. 1P220V إدخال إلى 3P 380V الإخراج.

5. 1P220V إدخال إلى 3P220V الإخراج.

مع وظيفة تتبع السرعة ، يمكن أن تبدأ أفضل.

إنه يأتي مع اتصال Modbus RTU ، ويمكنه أيضًا تطبيق Modbus TCP و PRPFIBUS و PROFINET عن طريق إضافة بطاقات التوسع.

مخطط الأسلاك VFD
