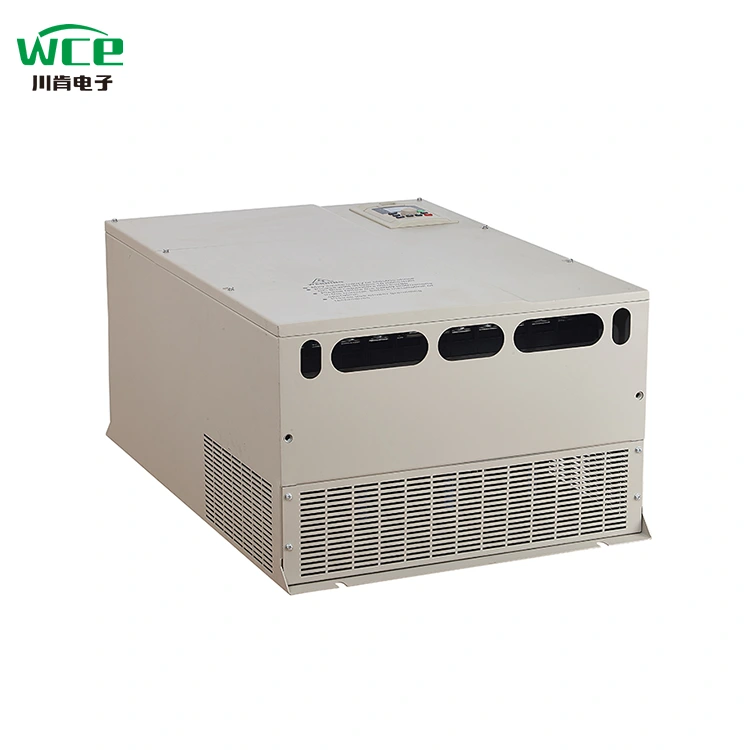

75 كيلو وات عاكس متغير التردد محرك VFD

SCK300 Series هو عاكس عالي الأداء مصمم للأتمتة الصناعية ، والذي يدمج متعدد الوظائف والكفاءة العالية وتوفير الطاقة ، وهو مناسب للتحكم في محرك مجموعة متنوعة من المعدات الصناعية.

الوظائف والمزايا الأساسية

تقنية التحكم في المتجه المتقدمة: تنظيم السرعة عالية الدقة والتشغيل المستقر ، استجابة ديناميكية ممتازة.

كفاءة عالية وتوفير الطاقة: تحسين كفاءة تشغيل المحرك وتقليل استهلاك الطاقة بشكل كبير.

التوافق الواسع: دعم ظروف العمل المعقدة للجماهير والمضخات وأحزمة النقل والهراوات وغيرها من المعدات.

سيناريو التطبيق

تطبيق مرن في المناطق التالية:

التحكم في السوائل (مروحة ، حمل المضخة)

نقل المواد (حزام النقل ، المصعد)

آلات ثقيلة (كسارة ، خلاط)

التوسع والترقية

ترقية سلسة إلى SCK350: تحسين الأداء وتوسيع الوحدات الوظيفية عن طريق استبدال لوحة التحكم.

تكييف المعدات الخاصة مثل الرافعات: يتم دعم بطاقات التوسع بعد الترقية لتلبية متطلبات السيناريوهات المهنية مثل التحكم في عزم الدوران ومزامنة متعددة الحواف.

مع التصميم المعياري وترقيات التكنولوجيا ، يمكن تكييف سلسلة SCK مع احتياجات الأتمتة الصناعية المتنوعة ، من الأساسي إلى المتقدم.

معلمة المنتج (المواصفات)

ميزة المنتج

● ميزات I/O.

◆ نطاق جهد الإدخال: 220 فولت/380 فولت/660 فولت ± 15 ٪

◆ نطاق تردد الإدخال: 47 ~ 63Hz

◆ نطاق جهد الخرج: 0 ~ جهد المدخلات المصنفة

نطاق تردد الإخراج: 0 ~ 400Hz

● ميزات الواجهة المحيطية

◆ المدخلات الرقمية القابلة للبرمجة: 8 إدخال

◆ المدخلات التناظرية القابلة للبرمجة: AI1: 0 ~ 10V إدخال ، AI2: 0 ~ 10V أو 0 ~ 20MA إدخال

◆ إخراج جامع مفتوح: 1 الإخراج

◆ إخراج التتابع: 2 مخرجات

◆ الإخراج التناظري: 2 مخرجات ، 0/4 ~ 20ma أو 0 ~ 10V على التوالي

● خصائص الأداء الفني

◆ وضع التحكم: لا يوجد التحكم في ناقل PG ، التحكم V/F ، التحكم في عزم الدوران.

◆ سعة التحميل الزائد: 150 ٪ تم تصنيف الستينيات ؛ 180 ٪ تم تصنيف 10s الحالي

◆ انطلاق عزم الدوران: لا يوجد التحكم في ناقل PG: 0.5 هرتز/150 ٪ (SVC)

◆ نسبة السرعة: لا يوجد التحكم في ناقل PG: 1: 100

● الميزات الوظيفية

◆ وضع إعداد التردد: الإعداد الرقمي ، الإعداد التناظري ، إعداد الاتصال التسلسلي ، إعدادات متعددة ، إعداد PID ، إلخ.

◆ وظيفة التحكم في PID

◆ وظيفة التحكم متعددة السرعة: 16 التحكم في السرعة

◆ وظيفة التحكم في تردد التأرجح

◆ انقطاع الطاقة الفوري دون إيقاف وظيفة

◆ وظيفة مفتاح Quick/Jog: مفتاح اختصار متعدد الوظائف يحدده المستخدمون بحرية

◆ وظيفة ضبط الجهد التلقائي: عندما يتغير جهد شبكة الطاقة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج

◆ توفير ما يصل إلى 25 نوعًا من وظائف حماية الأعطال: على التيار ، فوق الجهد ، تحت الجهد ، فوق درجة الحرارة ، فقدان الطور ، الحمل الزائد وغيرها من وظائف الحماية

تطبيق المنتج

يمكن استخدام المنتجات في صناعة المعادن والصناعة الكيميائية ، والضواغط ، والرافعات ، والمناسبات الهندسية البلدية.

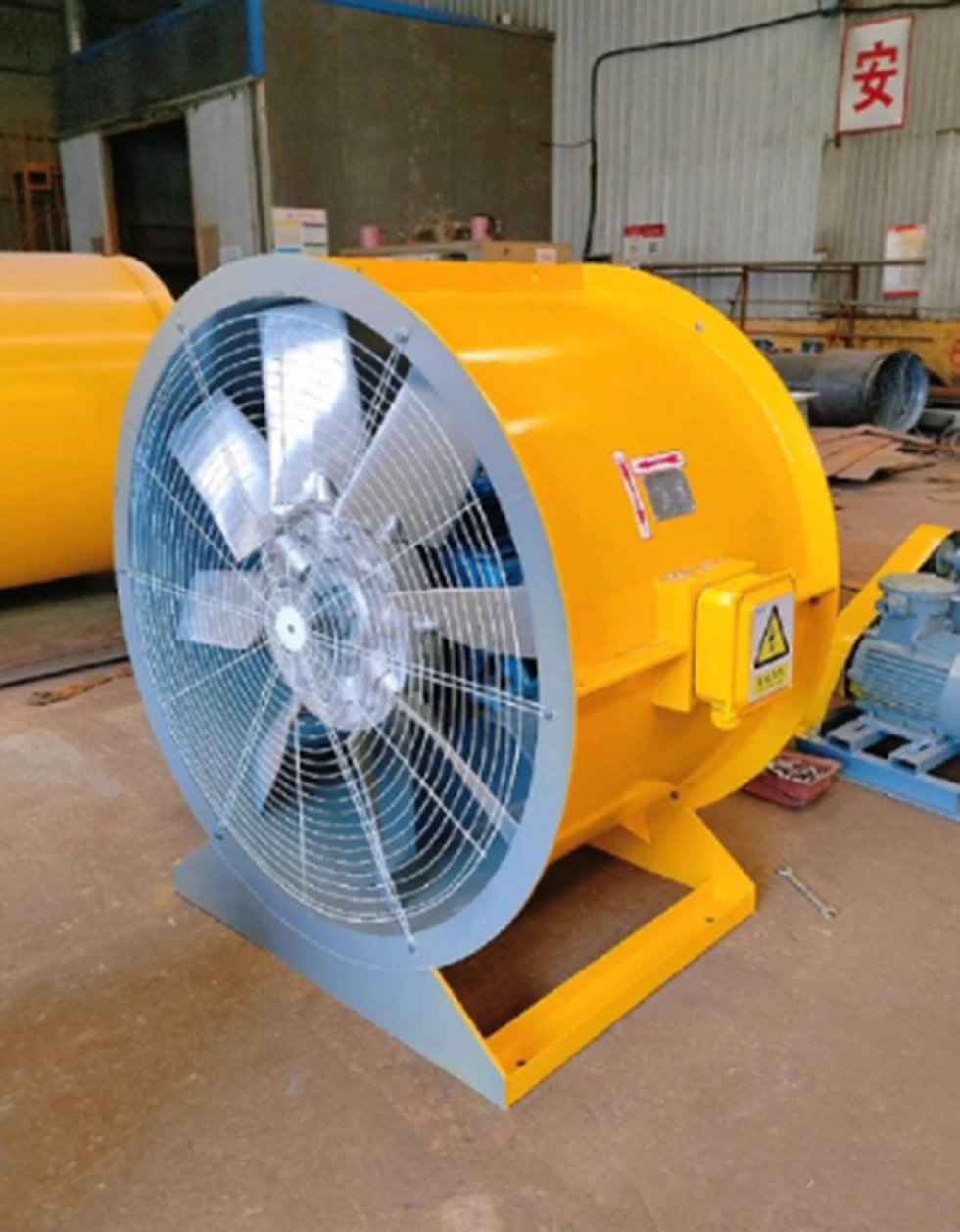

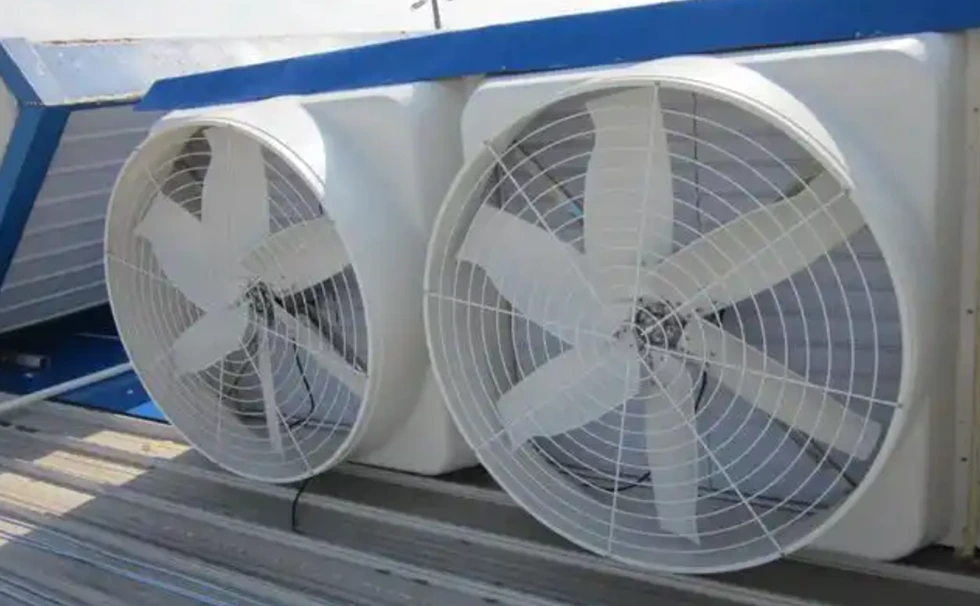

المشجعين

إن تطبيق محول التردد في مجال المعجبين لا يقلل بشكل كبير من استهلاك الطاقة ، ولكن أيضًا يحسن دقة النظام ومستوى الأتمتة من خلال التحكم الذكي. يمكن أن تغطي سلسلة WCE's SCK300 ، بتوافقها العالي وخوارزميات توفير الطاقة ، الاحتياجات المتنوعة للتهوية الصغيرة للجماهير الصناعية الكبيرة ، مما يساعد الشركات على تحقيق الإنتاج الأخضر والفعال.

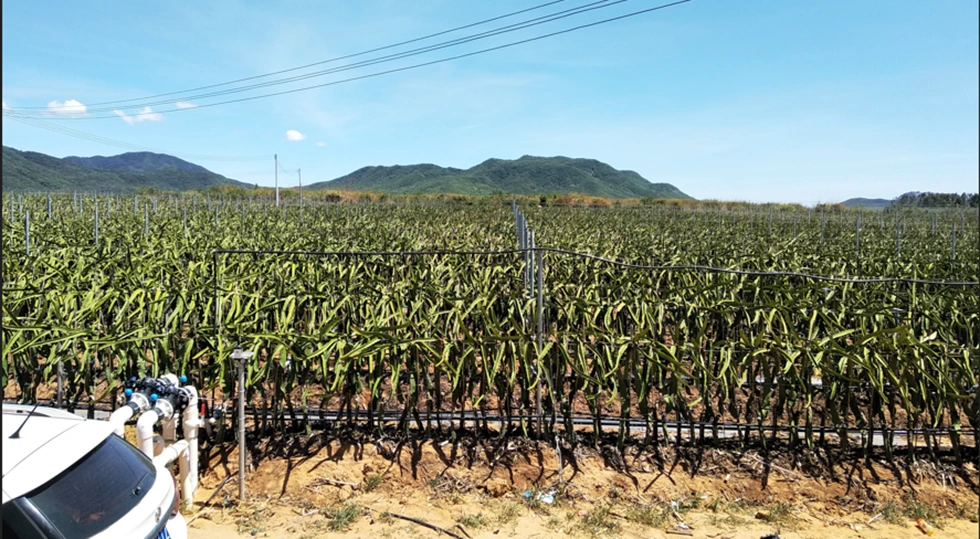

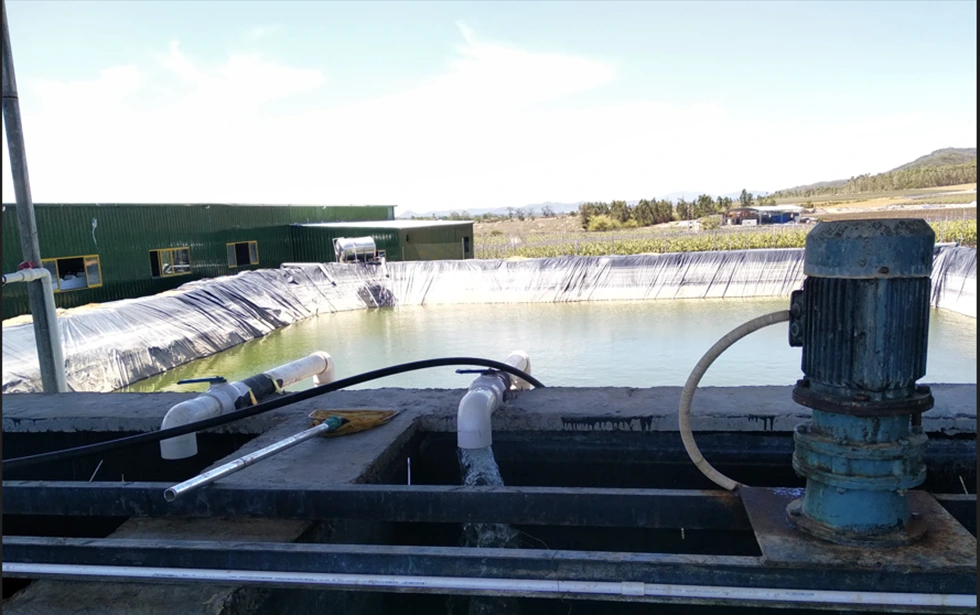

الري الميداني

في الري الزراعي ، يكون VFD لتزويد مياه الضغط المستمر معيارًا تقريبًا. بادئ ذي بدء ، في عملية بدء المضخة ، يمكن لـ VFD زيادة تردد التشغيل تدريجياً ، بحيث يمكن للمضخة تشغيلها ببطء ، بحيث لا يسبب الماء تأثيرًا كبيرًا على خط الأنابيب. يمكن بعد ذلك استخدام VFD بالاقتران مع مقياس الضغط عن بُعد أو مستشعر الضغط لتحديد الضغط في أنابيبنا. أخيرًا ، يمكن لـ VFD التحكم في خط أنابيب حماية الضغط ، ولكن أيضًا من خلال الحمل الزائد الخاص به ، أو الحمولة السطحية ، أو الضغط الزائد ، وحماية الانحراف لتقليل أضرار المضخة.

تتوفر وضعان عرض:

1.LCD العرض: تعال مع العرض الصيني والإنجليزي ، يمكنك أيضًا تخصيص لغات روسية وبرتغالية والإسبانية والفارسية وغيرها من اللغات.

2. شاشة العرض: عرض أنبوب رقمي تقليدي ، شاشة مزدوجة الخط ، لاحظ مجموعتين من البيانات في نفس الوقت.

يعتمد VFD تصميمًا هيكليًا واسعًا وكبيرًا على نطاق واسع ، ويدمج مكونات التبريد كبيرة الحجم ، ولديه قدرة تشغيل مستمرة عالية الحمل ومعدل استخدام عالية الكفاءة. من خلال تعزيز نظام التبريد واختيار المكونات المقاومة للدرجات الحرارة العالية ، يمكن أن يتكيف بشكل ثابت مع درجة الحرارة العالية وظروف العمل القاسية مثل الاستوائية.

يمكن تخصيص أنواع مختلفة من أوضاع الإدخال والإخراج:

1.3p 380v إدخال إلى 3p 380v الإخراج.

2. 3P220V إدخال إلى 3P220V الإخراج.

3. 3P660V إدخال إلى 3P660V الإخراج.

4. 1P220V إدخال إلى 3P 380V الإخراج.

5. 1P220V إدخال إلى 3P220V الإخراج.

مع وظيفة تتبع السرعة ، يمكن أن تبدأ أفضل.

إنه يأتي مع اتصال Modbus RTU ، ويمكنه أيضًا تطبيق Modbus TCP و PRPFIBUS و PROFINET عن طريق إضافة بطاقات التوسع.

مخطط الأسلاك VFD.
