محرك ذو تردد متغير بقدرة 75 كيلو وات (VFD)يوفر تحكمًا في السرعة قابل للتعديل لمحركات التيار المتردد المتوافقة في الأنظمة الصناعية. ومع ذلك، فإن اختيار محرك الأقراص المناسب يتطلب أكثر من مجرد مطابقة تصنيف الطاقة. يجب على المشترين النظر في التيار المقنن للمحرك، وجهد الإمداد، ومتطلبات التحميل الزائد، وخصائص الحمل، وسرعة التشغيل، والظروف المحيطة، ووظائف التحكم. يشرح هذا الدليل كيفية عمل محرك VFD بقدرة 75 كيلو وات، وأين يمكن استخدامه، وما هي المواصفات التي تستحق الاهتمام، وكيفية تجنب مشكلات الاختيار والتركيب الشائعة. كما يقدم أيضًا قائمة مرجعية عملية للمشتريات للمهندسين ومصنعي المعدات ومتكاملي الأنظمة والموزعين الصناعيين الذين يعملون مع شركة شركة تشجيانغ تشوانكين الكهربائية المحدودة
المحركات الصناعية تعمل على تشغيل المضخات والمراوح والضواغط والناقلات والخلاطات والعديد من أنواع الآلات الأخرى. في التطبيقات التي تتغير فيها السرعة المطلوبة مع طلب الإنتاج، فإن تشغيل المحرك بشكل مستمر بأقصى سرعة قد يؤدي إلى استهلاك غير ضروري للطاقة، أو إجهاد ميكانيكي، أو عدم استقرار العملية.

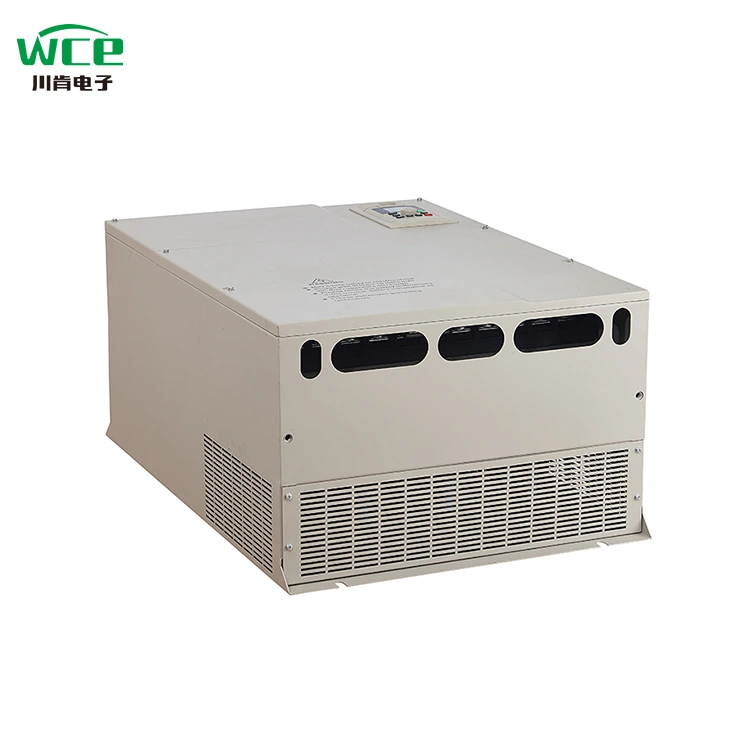

A محرك ذو تردد متغير VFD بقدرة 75 كيلو واتعبارة عن وحدة تحكم إلكترونية في المحرك مصممة لتنظيم سرعة وتشغيل محرك تيار متردد متوافق عن طريق ضبط تردد الخرج والجهد وفقًا لطريقة التحكم المحددة. يمثل تعيين 75 كيلو واط فئة طاقة اسمية، لكن تصنيف المحرك القابل للاستخدام يعتمد على التصنيف الحالي المحدد للمحرك، وفئة الجهد، وتقييم الخدمة، وظروف التثبيت.
بالنسبة لمصنعي المعدات والمشترين الصناعيين، يمكن لـ VFD المحدد بشكل صحيح أن يدعم التسارع الأكثر سلاسة، والتباطؤ المتحكم فيه، وتعديل العملية المحسن، وتشغيل المحرك بشكل أكثر مرونة. ويمكنه أيضًا توفير وظائف حماية المحرك وإمكانيات المراقبة، وفقًا للطراز.
ومع ذلك، ليس كل محرك بقدرة 75 كيلو وات مناسب لكل محرك بقدرة 75 كيلو وات. قد يختلف محركان لهما نفس الطاقة الاسمية في سعة التحميل الزائد وتكوين الإدخال وأداء التحكم وحماية البيئة وواجهات الاتصال.
يقوم محرك التيار المتردد المتغير التردد النموذجي بتحويل طاقة التيار المتردد الواردة إلى تيار مستمر من خلال مقوم ووصلة تيار مستمر، ثم يستخدم أجهزة التبديل الإلكترونية لإنتاج خرج تيار متردد قابل للتعديل. ينظم نظام التحكم الإخراج وفقًا لوضع التشغيل المحدد ومتطلبات المحرك.
بالنسبة للمحرك التعريفي AC، ترتبط سرعة التواقت بتردد الإمداد وعدد أقطاب المحرك. يؤدي تقليل التردد عمومًا إلى خفض سرعة المحرك، بينما تؤدي زيادته إلى رفع السرعة ضمن نطاق التشغيل المسموح به للمحرك والمحرك. تعتمد السرعة الفعلية للمحرك التعريفي أيضًا على الحمل والانزلاق.
تستخدم العديد من محركات الأقراص التحكم بفولت لكل هرتز (V/f) لضبط السرعة بشكل مباشر. قد يوفر التحكم في المتجهات بدون مستشعر تحكمًا محسنًا في عزم الدوران في التطبيقات التي تتطلب سرعة أو أداء تحميل أكثر تطلبًا. تعتمد الوظائف المتاحة على طراز VFD المحدد وتكوين المحرك.
تساعد منحدرات التسارع والتباطؤ القابلة للتعديل على التحكم في سرعة بدء تشغيل المحرك وتوقفه. يمكن أن تؤدي إعدادات المنحدر المناسبة إلى تقليل التحميل الميكانيكي المفاجئ ودعم الإنتاج الأكثر استقرارًا. قد تحتاج الأحمال ذات القصور الذاتي العالي أو متطلبات التوقف السريع إلى معدات فرملة إضافية.
اعتمادا على النموذج، يمكن لـ VFD مراقبة التيار، والجهد، ودرجة الحرارة، وتكرار التشغيل، وظروف الخطأ. يمكن أن تساعد الحماية الإلكترونية للحمل الزائد للمحرك وتشخيص الأعطال فرق الصيانة، ولكن يجب تكوين محرك الأقراص بشكل صحيح واستخدامه مع أي حماية خارجية مطلوبة.
قد يكون محرك VFD بقدرة 75 كيلووات مناسبًا لتطبيقات المحركات الصناعية المتوسطة والكبيرة عندما تتطابق تقييماته الكهربائية وقدرات التحكم مع المعدات. تتضمن التطبيقات النموذجية ما يلي.
يمكن أن يساعد التحكم في السرعة المتغيرة في تنظيم التدفق أو الضغط في أنظمة الضخ. ومع وجود استراتيجية تحكم مناسبة، قد يقلل من الخسائر الخانقة، ويدعم استقرار الضغط، ويساعد في إدارة الطلب المتغير. لا يزال يتعين احترام خصائص المضخة والحد الأدنى من متطلبات التدفق.
يمكن تعديل سرعة المروحة لتلبية متطلبات التهوية أو التبريد أو تدفق الهواء. بالنسبة للعديد من أنظمة مراوح الطرد المركزي، يمكن أن يؤدي تقليل السرعة إلى تقليل الطلب على الطاقة بشكل كبير، بشرط أن تسمح نقطة التشغيل ومتطلبات العملية بذلك.
غالبًا ما تتطلب الناقلات تسريعًا متحكمًا وسرعة ثابتة تحت الأحمال المتغيرة. يجب اختيار محرك الأقراص وفقًا لعزم دوران البدء، وقصور الحمل، ومتطلبات التوقف، وإمكانية البدء المتكرر أو التحميل الزائد.
قد تحتاج الخلاطات ومعدات الإنتاج والآلات الصناعية الأخرى إلى سرعة قابلة للتعديل لاستيعاب المواد أو مراحل المعالجة المختلفة. يمكن لـ VFD المناسب أن يحسن مرونة التشغيل، على الرغم من أن ملف تعريف عزم الدوران ومتطلبات العملية يجب أن يوجه استراتيجية التحكم.
| طلب | هدف التحكم النموذجي | عامل اختيار مهم |
|---|---|---|
| مضخة الطرد المركزي | تعديل التدفق أو الضغط | واجب عزم الدوران المتغير، التحكم PID، الحد الأدنى من التدفق |
| مروحة صناعية | التحكم في تدفق الهواء والتهوية | نطاق التشغيل والتبريد وتحسين الطاقة |
| الناقل | بدء التحكم والنقل المستقر | بدء عزم الدوران والقدرة على التحميل الزائد |
| خلاط | سرعة عملية قابلة للتعديل | الطلب على عزم الدوران وظروف التحميل المتغيرة |
| ضاغط | تعديل السعة حيثما يسمح بذلك | توافق الضاغط ومتطلبات البدء |
هذه أمثلة عامة للتطبيقات وليست مطالبات توافق مضمونة. يجب أن تحدد متطلبات الشركة المصنعة للمعدات وظروف التشغيل الفعلية الاختيار النهائي.
تمنع المواصفات الصحيحة حالات عدم التطابق المكلفة، والرحلات غير المتوقعة، وتأخيرات التشغيل التي يمكن تجنبها. قبل طلب عرض الأسعار، قم بمراجعة العوامل الفنية التالية.
ابدأ بلوحة اسم المحرك وحدد قوته المقدرة وتيار التحميل الكامل. يجب أن يفي تيار الخرج المستمر لـ VFD بالتيار المطلوب بواسطة المحرك أو يتجاوزه في ظل ظروف التشغيل المقصودة. تعد القدرة الحالية مهمة بشكل خاص عندما يعمل المحرك تحت عزم دوران مرتفع أو حمل زائد متكرر.
تأكد من جهد الإمداد المتاح، والتردد، وتكوين الطور. يجب أن يتناسب معدل إدخال محرك الأقراص مع مصدر الطاقة، بينما يجب أن يكون مخرجه متوافقًا مع المحرك. لا يحدد تصنيف 75 كيلو واط وحده ما إذا كان طراز معين مناسبًا لنظام 380 فولت أو 400 فولت أو 415 فولت أو أي نظام إمداد آخر.
تختلف متطلبات التحميل الزائد حسب التطبيق والطراز. غالبًا ما تستخدم مضخات ومراوح الطرد المركزي خدمة عزم الدوران المتغير، بينما قد تتطلب الناقلات المحملة وبعض الضواغط قدرة أكبر على التحميل الزائد. تحقق من نسبة التحميل الزائد المحددة من قبل الشركة المصنعة، والمدة، وتصنيف الخدمة، وأي شروط خفض القدرة المرتبطة بها.
تحديد ما إذا كان التحكم V/f كافيًا أو ما إذا كانت هناك حاجة إلى التحكم في ناقلات الأمراض بدون مستشعر. ضع في اعتبارك عزم بدء التشغيل، والأداء منخفض السرعة، وتنظيم السرعة، وما إذا كانت التغذية الراجعة من جهاز التشفير أو مستشعر العملية مطلوبة.
يمكن أن تؤثر درجة الحرارة المحيطة والغبار والرطوبة والارتفاع والتهوية وحماية الغلاف على أداء محرك الأقراص. إذا كان سيتم تركيب VFD في خزانة كهربائية ساخنة أو منطقة صناعية مغبرة، فتحقق من متطلبات التبريد، والظروف البيئية المسموح بها، وأي تخفيض ضروري للتيار الكهربائي.
تحقق مما إذا كان التطبيق يتطلب مدخلات رقمية وتناظرية، أو مخرجات مرحل، أو تحكم PID، أو تسجيل الأخطاء، أو الاتصال مع PLC أو نظام إشرافي. يختلف دعم البروتوكول والمحطات الطرفية المتاحة حسب سلسلة المنتجات.
تضع الآلات المختلفة متطلبات مختلفة على المحرك. يساعد فهم ملف تعريف الحمل في تحديد التصنيف الحالي المطلوب ووضع التحكم وتكوين المكابح.
تعد مضخات الطرد المركزي والمراوح والعديد من المنافيخ من التطبيقات الشائعة ذات عزم الدوران المتغير. يتناقص الطلب على عزم الدوران عمومًا مع انخفاض السرعة. وبالتالي، يمكن لمحرك الأقراص الذي تم تكوينه بشكل صحيح أن يساعد في تقليل استهلاك الطاقة عندما يقضي النظام وقتًا طويلاً بسرعة منخفضة.
قد تتطلب الناقلات وبعض مضخات الإزاحة الإيجابية وبعض الخلاطات عزمًا كبيرًا حتى عند السرعة المنخفضة. غالبًا ما تحتاج هذه التطبيقات إلى محرك أقراص يتمتع بتصنيف مناسب للخدمة الشاقة وقدرة كافية على التحميل الزائد. ويجب أيضًا تقييم تبريد المحرك بسرعات منخفضة.
قد تولد المعدات الدوارة الكبيرة طاقة متجددة عند التباطؤ. الأحمال التي تحرك المحرك بدلاً من أن يتم تشغيلها به يمكن أن تتطلب أيضًا معالجة خاصة. اعتمادًا على التطبيق، قد يكون من الضروري استخدام مقاومة الكبح أو وحدة الكبح أو محلول التجديد.
عندما يكون الواجب غير مؤكد، قم بتزويد المورد بنوع الحمولة، وتكرار البدء، ووقت التسارع المطلوب، ووقت التوقف، ونطاق السرعة، وظروف التحميل الزائد المتوقعة. تعد هذه المعلومات أكثر فائدة من مجرد طلب طراز بقدرة 75 كيلووات.
يعد توفير الطاقة سببًا شائعًا لتركيب VFD، لكن النتائج تعتمد على الماكينة، واستراتيجية التحكم، وجدول التشغيل، وتصميم النظام. لا يقوم محرك الأقراص تلقائيًا بتقليل استهلاك الطاقة في كل تطبيق.
في العديد من أنظمة مراوح ومضخات الطرد المركزي، يمكن أن تنخفض الطاقة المطلوبة بشكل كبير مع انخفاض السرعة. يمكن أن يؤدي ذلك إلى تحقيق وفورات عندما يختلف الطلب على مدار اليوم. ومع ذلك، فإن النتيجة الفعلية تعتمد على منحنى النظام، والضغط الساكن، وقيود العملية، وكفاءة تشغيل المحرك.
تقييم كفاءة المحرك، وخسائر القيادة، وخسائر ناقل الحركة، ومتطلبات العملية، وطريقة التحكم الحالية معًا. قد يؤدي نطاق السرعة الذي تم اختياره بشكل سيئ أو استراتيجية التحكم غير المناسبة إلى الحد من الفائدة المتوقعة.
سجل ساعات التشغيل، وقياس الطلب على الطاقة، وتغيرات الأحمال، وتعريفات الكهرباء، وتكاليف الصيانة. قارن النظام الحالي مع النظام المقترح الذي يتم التحكم فيه بـ VFD باستخدام افتراضات واقعية بدلاً من الاعتماد على نسبة توفير عالمية.
| عامل التكلفة | معلومات لجمعها | لماذا يهم؟ |
|---|---|---|
| استهلاك الطاقة | قياس كيلوواط وساعات التشغيل السنوية | تقديرات وفورات الكهرباء المحتملة |
| تثبيت | الخزانة والأسلاك والمرشحات والتشغيل | يحدد التكلفة الأولية للمشروع |
| صيانة | متطلبات الفحص والتبريد والخدمة | يدعم تخطيط تكلفة دورة الحياة |
| أداء العملية | بيانات التدفق والضغط والسرعة والإنتاج | التحقق مما إذا كان حل التحكم يلبي احتياجات التشغيل |
التثبيت الصحيح ضروري للتشغيل الآمن والأداء الموثوق. يجب على الموظفين الكهربائيين المؤهلين اتباع تعليمات الشركة المصنعة لمحرك الأقراص والأكواد الكهربائية المعمول بها ومتطلبات السلامة الخاصة بالجهاز.
التحقق من الجهد الوارد، والطور، والتردد، والتأريض، وأجهزة الحماية الأولية. تأكد من أن محرك الأقراص المحدد متوافق مع نظام الإمداد وشروط التثبيت.
توفير الموافقات اللازمة والتهوية وتبديد الحرارة. افصل أسلاك الطاقة عن أسلاك التحكم الحساسة حيثما كان ذلك مناسبًا، واتبع إرشادات الشركة المصنعة لتوجيه الكابل والتوافق الكهرومغناطيسي.
قم بتكوين الجهد المقنن للمحرك والتيار والتردد والسرعة وغيرها من بيانات اللوحة المطلوبة. قم بتطبيق إعدادات حماية المحرك المناسبة ووضع التحكم وفقًا لتعليمات الشركة المصنعة.
تحقق من اتجاه الدوران والتسارع والتباطؤ وسرعة التشغيل واستجابة الحمل ومعالجة الأخطاء. اختبر تسلسل التحكم الكامل قبل تحرير الماكينة للإنتاج العادي.
احفظ إعدادات المعلمات ومعلومات الأسلاك وسجلات التشغيل وسجل الإنذارات ذات الصلة. يساعد التوثيق الفنيين على استعادة التكوين المقصود واستكشاف المشكلات المستقبلية وإصلاحها.
من أجل السلامة، قم بعزل مصدر الطاقة واتبع إجراءات التفريغ والتحقق الخاصة بالشركة المصنعة قبل العمل على محرك الأقراص أو المعدات المتصلة به. يمكن أن يحتفظ ناقل التيار المستمر بالجهد الخطير بعد انقطاع التيار الكهربائي.
يمكن إرجاع العديد من أخطاء محرك الأقراص إلى الحجم غير الصحيح، أو ضعف التبريد، أو إعدادات المعلمات غير المناسبة، أو مشكلات الأسلاك، أو ظروف التحميل الصعبة. يمكن أن تؤدي عملية استكشاف الأخطاء وإصلاحها المنظمة إلى تقليل وقت التوقف عن العمل وتجنب استبدال المكونات غير الضرورية.
تشمل الأسباب المحتملة الطلب الزائد على عزم الدوران، أو قصر وقت التسارع، أو الارتباط الميكانيكي، أو بيانات المحرك غير الصحيحة، أو إعدادات التحكم غير المناسبة. قم بمراجعة سجل الأخطاء وظروف التحميل قبل ضبط المعلمات.
تحقق من التهوية ودرجة حرارة الخزانة ومراوح التبريد ونظافة المبدد الحراري والتحميل. تحقق مما إذا كان التثبيت يتجاوز درجة الحرارة المحيطة المسموح بها أو حدود الارتفاع وما إذا كان خفض القدرة مطلوبًا.
يمكن أن يؤدي التباطؤ السريع أو الحمل عالي القصور الذاتي إلى إعادة الطاقة إلى ناقل التيار المستمر الخاص بمحرك الأقراص. اعتمادًا على التطبيق وتصميم المنتج، قد تكون هناك حاجة إلى وقت تباطؤ أطول أو حل كبح مناسب.
تحقق من دقة معلمات المحرك ووضع التحكم والإشارات المرجعية للسرعة والأسلاك وتغير الحمل. بالنسبة لأنظمة الحلقة المغلقة، افحص جهاز الملاحظات وإعدادات التحكم ذات الصلة.
قم بمراجعة رمز الإنذار وشروط الإمداد وأسلاك التحكم وتكوين الشبكة وترتيبات التأريض. قم بتسجيل الخطأ قبل إعادة ضبط محرك الأقراص، واستشر دليل المنتج أو الدعم الفني المؤهل عندما يظل السبب غير واضح.
يجب أن تتبع الصيانة الوقائية جدول خدمة الشركة المصنعة وتتضمن عمليات الفحص المناسبة لمسارات التهوية والتوصيلات الكهربائية والظروف البيئية وسجلات الأخطاء.
يمكن للمشترين الصناعيين تقليل الفجوات في المواصفات وتأخير المشتريات من خلال إعداد ملخص فني كامل قبل طلب عروض الأسعار.
شركة تشجيانغ تشوانكين الكهربائية المحدودةبمثابة مرجع الشركة للمشترين الذين يقومون بتقييم منتجات التحكم في المحركات الصناعية. عند مناقشة محرك ذو تردد متغير بقدرة 75 كيلو وات، يجب على المشترين تقديم التطبيق المقصود والمتطلبات الكهربائية حتى يمكن تأكيد سلسلة المنتجات والتكوين المناسب.
بالنسبة لمشاريع تصنيع المعدات الأصلية، وتحديث المعدات، وشراء الموزعين، فإن مقارنة الموردين من حيث الملاءمة الفنية، والوثائق، ودعم الخدمة، وإجمالي تكلفة التشغيل توفر أساسًا أقوى لقرارات الشراء من مقارنة تقييمات الطاقة الاسمية وحدها.
يتحكم VFD بقدرة 75 كيلو وات في سرعة وتشغيل محرك التيار المتردد المتوافق عن طريق ضبط تردد الخرج والجهد. اعتمادًا على الطراز، يمكنه أيضًا توفير حماية المحرك، والتسارع والتباطؤ القابلين للتعديل، والمراقبة، وتكامل التحكم الصناعي.
قد يكون مناسبًا، لكن تصنيف القوة وحده غير كافٍ. تحقق من التيار والجهد المقنن للمحرك، وتيار الخرج المستمر للمحرك، وسعة التحميل الزائد، وتقييم الخدمة، وظروف التشغيل قبل تأكيد التوافق.
وتشمل التطبيقات المحتملة المضخات الصناعية، والمراوح، والمنافيخ، والناقلات، والخلاطات، والضواغط المتوافقة. تعتمد الملاءمة على مواصفات المحرك وخصائص الحمل وعزم الدوران المطلوب وقدرات محرك الأقراص المحدد.
يمكن أن يقلل من استهلاك الطاقة في التطبيقات المناسبة ذات السرعات المتغيرة، خاصة عندما يتغير الطلب على المضخة أو المروحة بمرور الوقت. تعتمد التوفيرات الفعلية على ملف تعريف الحمل وتصميم النظام وساعات التشغيل وخسائر القيادة واستراتيجية التحكم.
يعتمد الجهد المطلوب على طراز المنتج المحدد ونظام الطاقة الإقليمي. تأكد من جهد الإمداد والطور والتردد في ورقة بيانات الشركة المصنعة بدلاً من افتراض أن جميع محركات الأقراص بقدرة 75 كيلو وات تشترك في نفس التكوين الكهربائي.
ليس كل تطبيق يتطلب واحدا. قد تكون هناك حاجة إلى مقاومة الكبح أو حل كبح آخر عندما يكون الحمل ذو قصور ذاتي عالي، أو يتطلب تباطؤًا سريعًا، أو يعيد طاقة كبيرة إلى محرك الأقراص. تأكيد التوافق والتحجيم مع الشركة المصنعة.
قم بتقييم الوثائق الفنية للمورد وملاءمة المنتج وعمليات الجودة وقدرة الدعم وشروط الضمان وترتيبات التسليم والقدرة على توضيح متطلبات التطبيق. اطلب مواصفات النموذج الدقيقة قبل تقديم الطلب.
قم بإعداد بيانات لوحة المحرك وجهد الإمداد ونوع التطبيق ومتطلبات التحميل الزائد ووظائف التحكم وبيئة التثبيت والكمية ووجهة التسليم. تساعد هذه التفاصيل المورد على تقييم تكوين محرك الأقراص المناسب.
