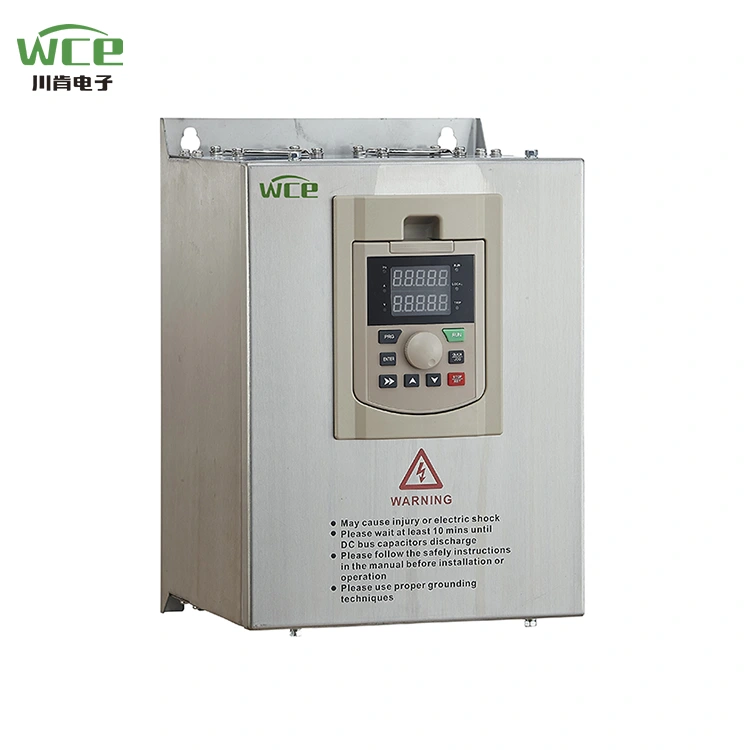

مضخة المياه AC Drive 220V 380V

تعد محركات SCK300 الخاصة بـ WCE من محركات أقراص عالية الأداء ومتعددة الوظائف مصممة للأتمتة الصناعية ، وتستخدم على نطاق واسع في المعجبين والمضخات وأحزمة النقل والسحق والمعدات الأخرى. تعتمد جوهرها تقنية مكافحة المتجهات المتقدمة ، والتي لديها خصائص دقة تنظيم السرعة العالية ، وتوفير الطاقة والكفاءة العالية ، والتشغيل المستقر ، وما إلى ذلك ، ويمكن أن تلبي احتياجات السيناريوهات الصناعية المختلفة. لقد قمنا أيضًا بإنشاء حلول مخصصة لخزائن التحكم في العاكس المحمول ، والتي تعمل بشكل مثالي في العديد من الأماكن في جميع أنحاء البلاد.

معلمة المنتج (المواصفات)

ميزة المنتج

● ميزات I/O.

◆ نطاق جهد الإدخال: 220 فولت/380 فولت/660 فولت ± 15 ٪

◆ نطاق تردد الإدخال: 47 ~ 63Hz

◆ نطاق جهد الخرج: 0 ~ جهد المدخلات المصنفة

نطاق تردد الإخراج: 0 ~ 400Hz

● الميزات الوظيفية

◆ وضع إعداد التردد: الإعداد الرقمي ، الإعداد التناظري ، إعداد الاتصال التسلسلي ، إعدادات متعددة ، إعداد PID ، إلخ.

◆ وظيفة التحكم في PID

◆ وظيفة التحكم متعددة السرعة: 16 التحكم في السرعة

◆ وظيفة التحكم في تردد التأرجح

◆ انقطاع الطاقة الفوري دون إيقاف وظيفة

◆ وظيفة مفتاح Quick/Jog: مفتاح اختصار متعدد الوظائف يحدده المستخدمون بحرية

◆ وظيفة ضبط الجهد التلقائي: عندما يتغير جهد شبكة الطاقة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج

◆ توفير ما يصل إلى 25 نوعًا من وظائف حماية الأعطال: على التيار ، فوق الجهد ، تحت الجهد ، فوق درجة الحرارة ، فقدان الطور ، الحمل الزائد وغيرها من وظائف الحماية

● ميزات الواجهة المحيطية

◆ المدخلات الرقمية القابلة للبرمجة: 8 إدخال

◆ المدخلات التناظرية القابلة للبرمجة: AI1: 0 ~ 10V إدخال ، AI2: 0 ~ 10V أو 0 ~ 20MA إدخال

◆ إخراج جامع مفتوح: 1 الإخراج

◆ إخراج التتابع: 2 مخرجات

◆ الإخراج التناظري: 2 مخرجات ، 0/4 ~ 20ma أو 0 ~ 10V على التوالي

● خصائص الأداء الفني

◆ وضع التحكم: لا يوجد التحكم في ناقل PG ، التحكم V/F ، التحكم في عزم الدوران.

◆ سعة التحميل الزائد: 150 ٪ تم تصنيف الستينيات ؛ 180 ٪ تم تصنيف 10s الحالي

◆ انطلاق عزم الدوران: لا يوجد التحكم في ناقل PG: 0.5 هرتز/150 ٪ (SVC)

◆ نسبة السرعة: لا يوجد التحكم في ناقل PG: 1: 100

تطبيق المنتج

يمكن استخدام المنتجات في التعدين والمراوح والمضخات ومعدات الطاقة الجديدة وغيرها من المناسبات.

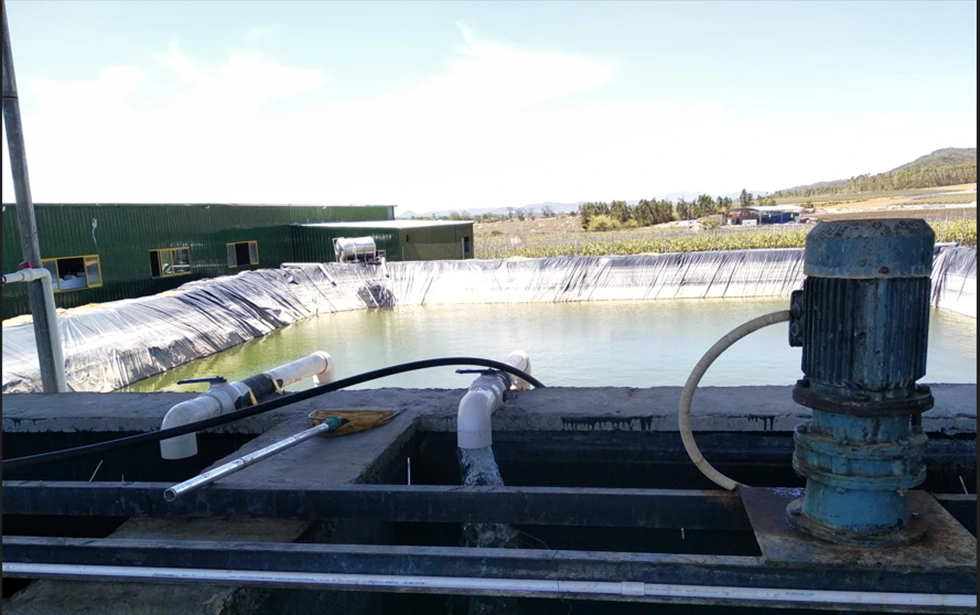

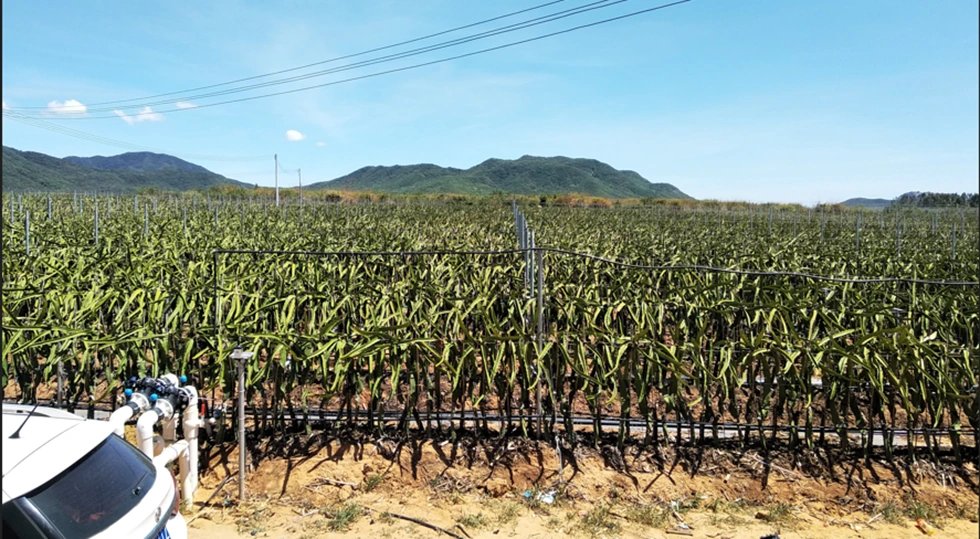

الري الميداني

في الري الزراعي ، يكون VFD لتزويد مياه الضغط المستمر معيارًا تقريبًا. بادئ ذي بدء ، في عملية بدء المضخة ، يمكن لـ VFD زيادة تردد التشغيل تدريجياً ، بحيث يمكن للمضخة تشغيلها ببطء ، بحيث لا يسبب الماء تأثيرًا كبيرًا على خط الأنابيب. يمكن بعد ذلك استخدام VFD بالاقتران مع مقياس الضغط عن بُعد أو مستشعر الضغط لتحديد الضغط في أنابيبنا. أخيرًا ، يمكن لـ VFD التحكم في خط أنابيب حماية الضغط ، ولكن أيضًا من خلال الحمل الزائد الخاص به ، أو الحمولة السطحية ، أو الضغط الزائد ، وحماية الانحراف لتقليل أضرار المضخة.

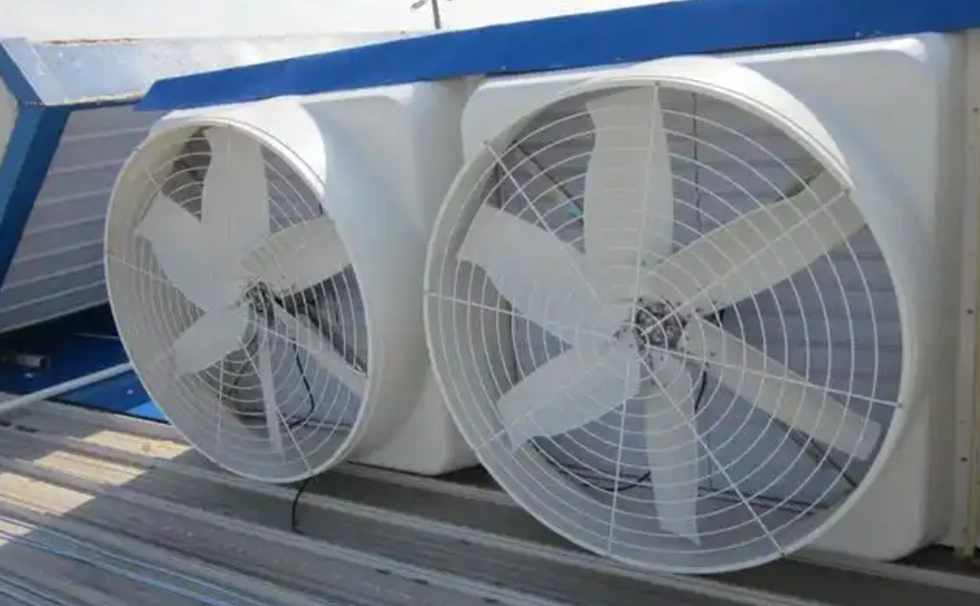

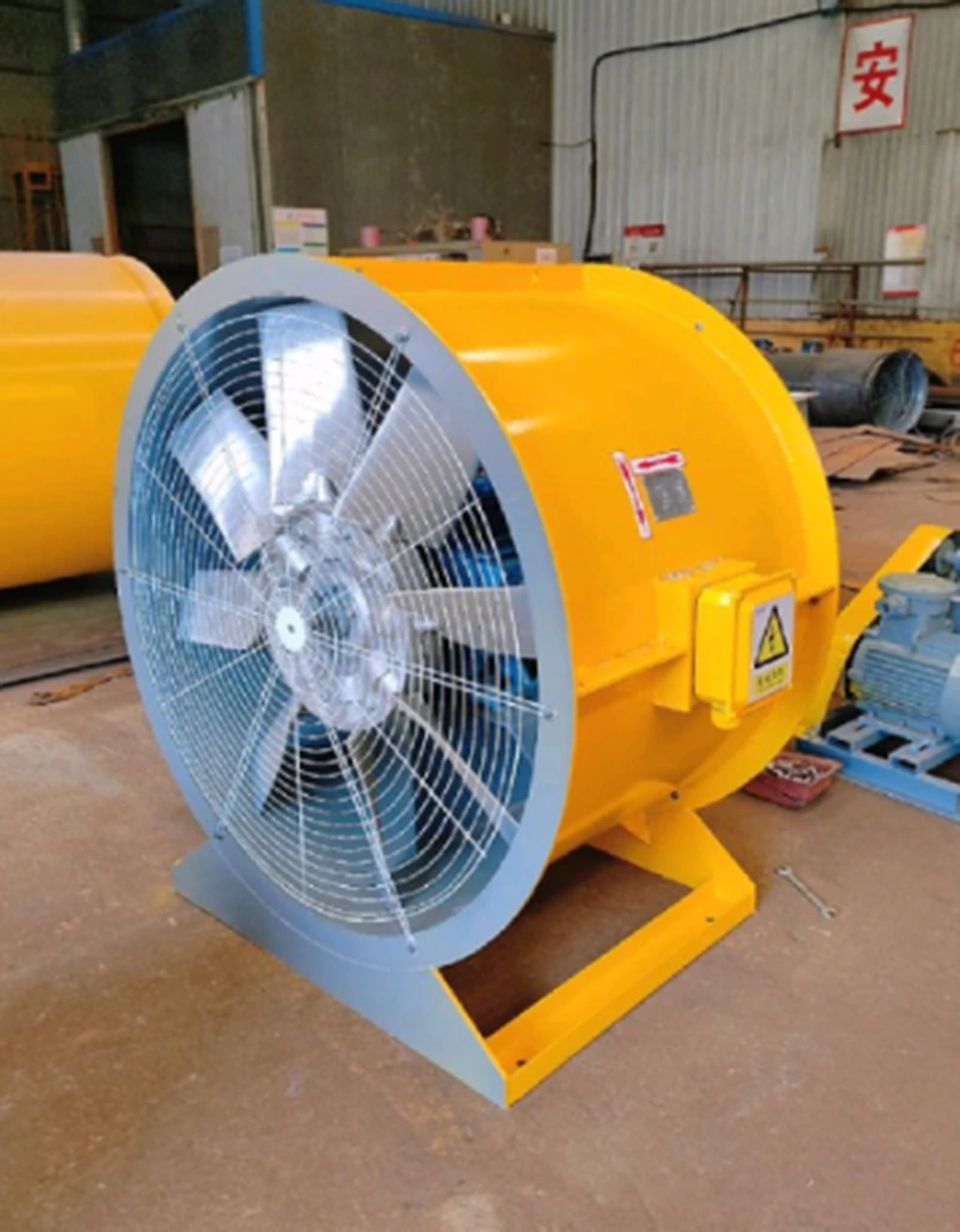

المشجعين

إن تطبيق محول التردد في مجال المعجبين لا يقلل بشكل كبير من استهلاك الطاقة ، ولكن أيضًا يحسن دقة النظام ومستوى الأتمتة من خلال التحكم الذكي. يمكن أن تغطي سلسلة WCE's SCK300 ، بتوافقها العالي وخوارزميات توفير الطاقة ، الاحتياجات المتنوعة للتهوية الصغيرة للجماهير الصناعية الكبيرة ، مما يساعد الشركات على تحقيق الإنتاج الأخضر والفعال.

يعرض شاشة LCD نصًا متعدد النصوص والرسومات اللغوية ، وأرقام عرض LED ، وأكثر سهولة ، وفقًا لتفضيلاتك

حجم VFD هو بنية كبيرة ، أكبر برعيد ، معدل استخدام المنتج ، يمكن أن يعمل بشكل طبيعي في البيئة الساخنة مثل الاستوائية.

يمكن تخصيص أنواع مختلفة من أوضاع الإدخال والإخراج:

1.3p 380v إدخال إلى 3p 380v الإخراج.

2. 3P220V إدخال إلى 3P220V الإخراج.

3. 3P660V إدخال إلى 3P660V الإخراج.

4. 1P220V إدخال إلى 3P 380V الإخراج.

5. 1P220V إدخال إلى 3P220V الإخراج.

مع وظيفة تتبع السرعة ، يمكن أن تبدأ أفضل.

إنه يأتي مع اتصال Modbus RTU ، ويمكنه أيضًا تطبيق Modbus TCP و PRPFIBUS و PROFINET عن طريق إضافة بطاقات التوسع.

مخطط الأسلاك VFD.
