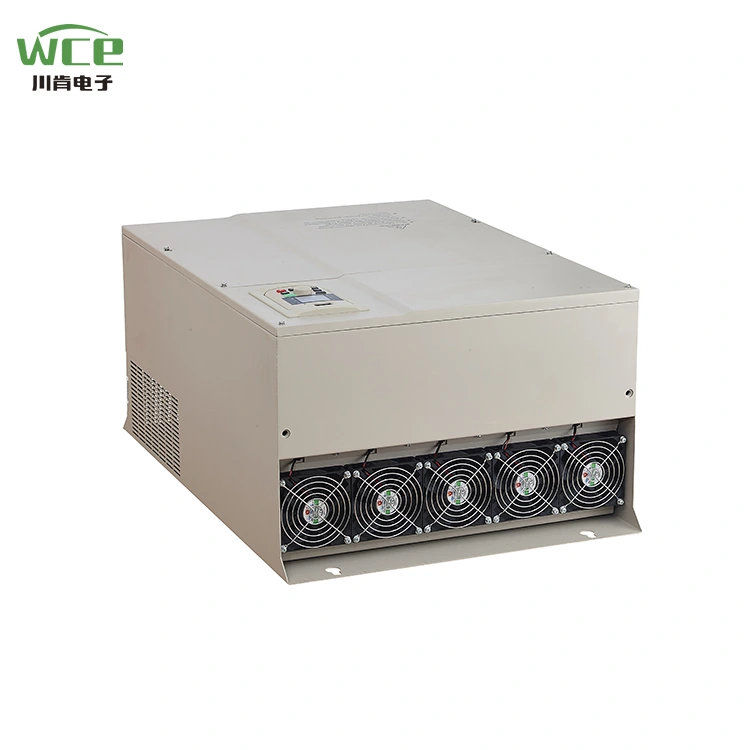

90 كيلو واط VFD AC محرك Crusher

سلسلة WCE's SCK300 هي محول عالي الأداء ومتعدد الاستخدامات المصمم للأتمتة الصناعية ، ويستخدم على نطاق واسع في المعجبين والمضخات وأحزمة النقل والهراوات وغيرها من المعدات. تعتمد جوهرها تقنية مكافحة المتجهات المتقدمة ، ولديها خصائص تنظيم السرعة عالية الدقة وتوفير الطاقة والكفاءة العالية والتشغيل المستقر لتلبية احتياجات السيناريوهات الصناعية المتنوعة. بالإضافة إلى ذلك ، يمكن ترقية SCK300 إلى SCK350 من خلال ترقية لوحة التحكم ، وبعد ذلك يمكن إضافة بطاقات التوسع وتطبيقها على المعدات مثل الرافعات.

معلمة المنتج (المواصفات)

ميزة المنتج

● ميزات I/O.

◆ نطاق جهد الإدخال: 220 فولت/380 فولت/660 فولت ± 15 ٪

◆ نطاق تردد الإدخال: 47 ~ 63Hz

◆ نطاق جهد الخرج: 0 ~ جهد المدخلات المصنفة

نطاق تردد الإخراج: 0 ~ 400Hz

● ميزات الواجهة المحيطية

◆ المدخلات الرقمية القابلة للبرمجة: 8 إدخال

◆ المدخلات التناظرية القابلة للبرمجة: AI1: 0 ~ 10V إدخال ، AI2: 0 ~ 10V أو 0 ~ 20MA إدخال

◆ إخراج جامع مفتوح: 1 الإخراج

◆ إخراج التتابع: 2 مخرجات

◆ الإخراج التناظري: 2 مخرجات ، 0/4 ~ 20ma أو 0 ~ 10V على التوالي

● خصائص الأداء الفني

◆ وضع التحكم: لا يوجد التحكم في ناقل PG ، التحكم V/F ، التحكم في عزم الدوران.

◆ سعة التحميل الزائد: 150 ٪ تم تصنيف الستينيات ؛ 180 ٪ تم تصنيف 10s الحالي

◆ انطلاق عزم الدوران: لا يوجد التحكم في ناقل PG: 0.5 هرتز/150 ٪ (SVC)

◆ نسبة السرعة: لا يوجد التحكم في ناقل PG: 1: 100

● الميزات الوظيفية

◆ وضع إعداد التردد: الإعداد الرقمي ، الإعداد التناظري ، إعداد الاتصال التسلسلي ، إعدادات متعددة ، إعداد PID ، إلخ.

◆ وظيفة التحكم في PID

◆ وظيفة التحكم متعددة السرعة: 16 التحكم في السرعة

◆ وظيفة التحكم في تردد التأرجح

◆ انقطاع الطاقة الفوري دون إيقاف وظيفة

◆ وظيفة مفتاح Quick/Jog: مفتاح اختصار متعدد الوظائف يحدده المستخدمون بحرية

◆ وظيفة ضبط الجهد التلقائي: عندما يتغير جهد شبكة الطاقة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج

◆ توفير ما يصل إلى 25 نوعًا من وظائف حماية الأعطال: على التيار ، فوق الجهد ، تحت الجهد ، فوق درجة الحرارة ، فقدان الطور ، الحمل الزائد وغيرها من وظائف الحماية

تطبيق المنتج

يمكن استخدام المنتجات في صناعة المعادن والصناعة الكيميائية ، والضواغط ، والرافعات ، والمناسبات الهندسية البلدية.

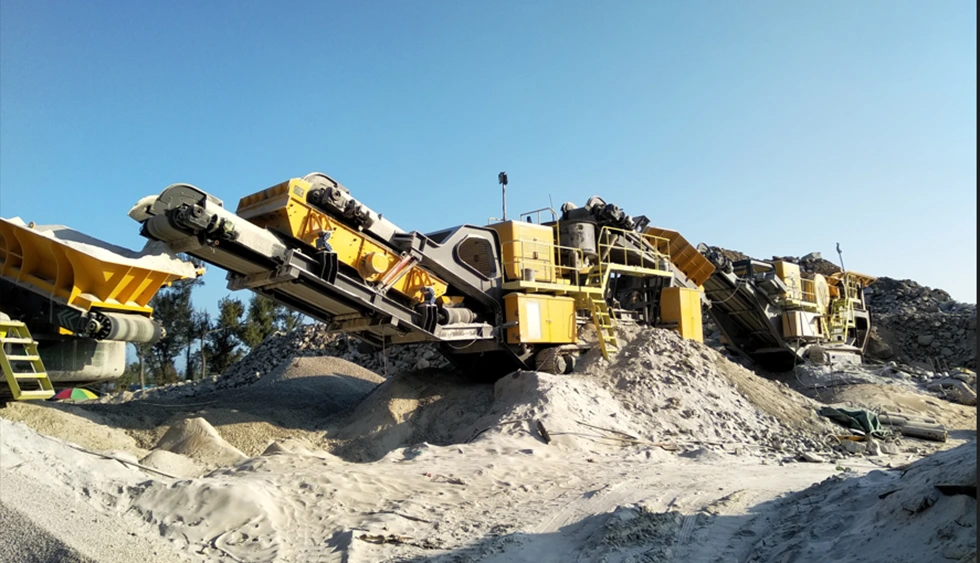

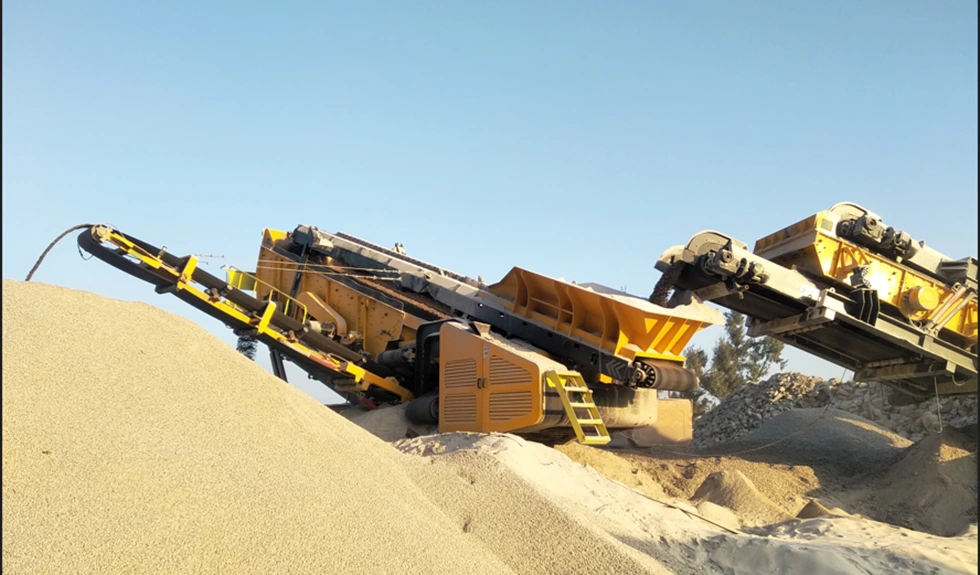

كسارة ، فرز الحجارة من أحجام مختلفة.

يستخدم VFD على نطاق واسع في صناعة الكسارة ، ويمكن استخدامه في Crusher Impact و Jaw Crusher و Cone Crusher و Hammer Crusher ، وما إلى ذلك ، يمكن استخدامه في مضيف الطاقة العالية ، وتقليل تيار البداية ، وضبط سرعة الكسارة ، عندما يتم تقليل السرعة ، ولكن يمكن أن توفر حوالي 50 ٪. يمكن لمحول التردد المستخدم في الكسارة أن يقلل من التأثير الميكانيكي ويمتد عمر خدمة الجهاز.

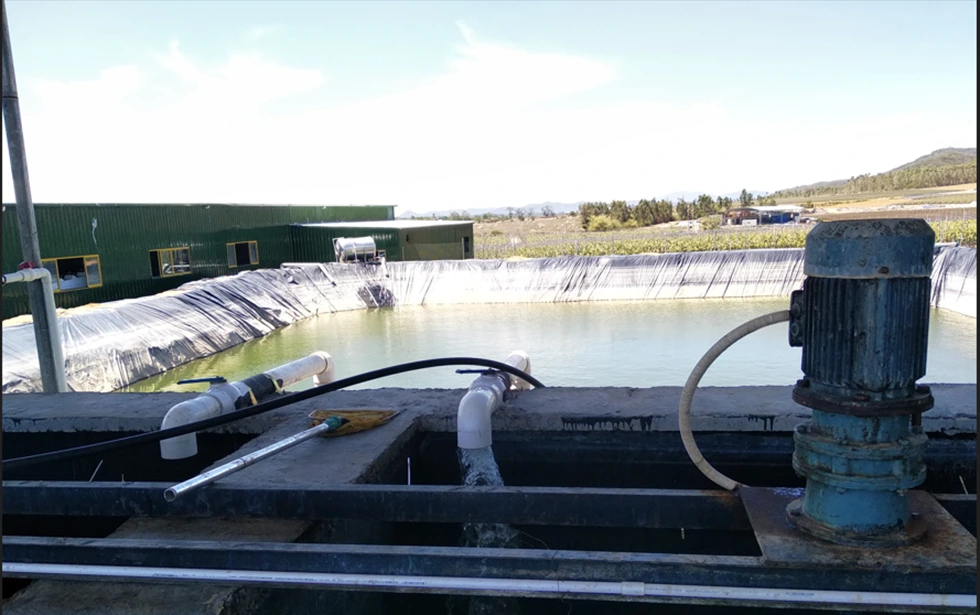

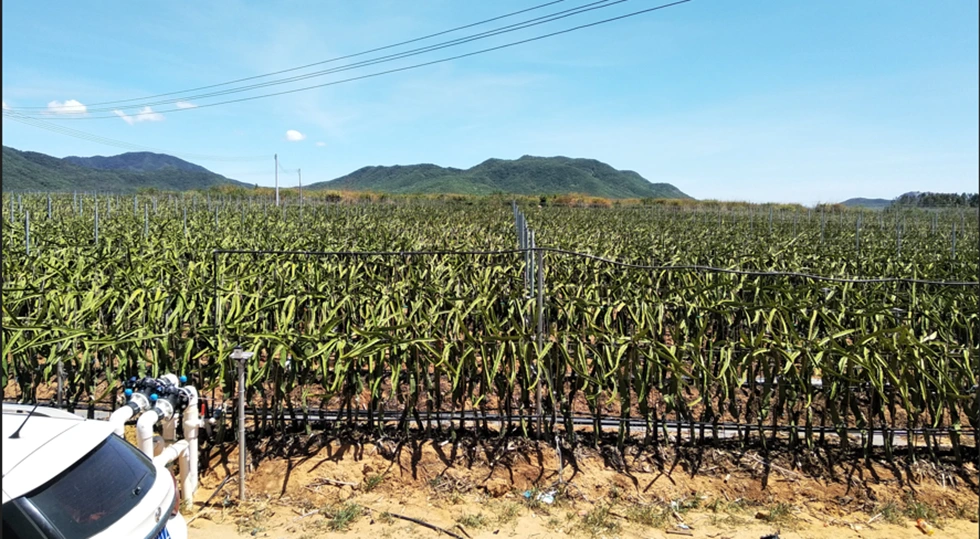

الري الميداني

في الري الزراعي ، يكون VFD لتزويد مياه الضغط المستمر معيارًا تقريبًا. بادئ ذي بدء ، في عملية بدء المضخة ، يمكن لـ VFD زيادة تردد التشغيل تدريجياً ، بحيث يمكن للمضخة تشغيلها ببطء ، بحيث لا يسبب الماء تأثيرًا كبيرًا على خط الأنابيب. يمكن بعد ذلك استخدام VFD بالاقتران مع مقياس الضغط عن بُعد أو مستشعر الضغط لتحديد الضغط في أنابيبنا. أخيرًا ، يمكن لـ VFD التحكم في خط أنابيب حماية الضغط ، ولكن أيضًا من خلال الحمل الزائد الخاص به ، أو الحمولة السطحية ، أو الضغط الزائد ، وحماية الانحراف لتقليل أضرار المضخة.

تتوفر وضعان عرض:

1.LCD العرض: تعال مع العرض الصيني والإنجليزي ، يمكنك أيضًا تخصيص لغات روسية وبرتغالية والإسبانية والفارسية وغيرها من اللغات.

2. شاشة العرض: عرض أنبوب رقمي تقليدي ، شاشة مزدوجة الخط ، لاحظ مجموعتين من البيانات في نفس الوقت.

حجم VFD هو بنية كبيرة ، أكبر برعيد ، معدل استخدام المنتج ، يمكن أن يعمل بشكل طبيعي في البيئة الساخنة مثل الاستوائية.

يمكن تخصيص أنواع مختلفة من أوضاع الإدخال والإخراج:

1.3p 380v إدخال إلى 3p 380v الإخراج.

2. 3P220V إدخال إلى 3P220V الإخراج.

3. 3P660V إدخال إلى 3P660V الإخراج.

4. 1P220V إدخال إلى 3P 380V الإخراج.

5. 1P220V إدخال إلى 3P220V الإخراج.

مع وظيفة تتبع السرعة ، يمكن أن تبدأ أفضل.

إنه يأتي مع اتصال Modbus RTU ، ويمكنه أيضًا تطبيق Modbus TCP و PRPFIBUS و PROFINET عن طريق إضافة بطاقات التوسع.

مخطط الأسلاك VFD.
